A apresentação dos valores dos resultados é muito imprecisa. Onde posso configurar a apresentação de mais valores de resultados para os esforços internos da barra?

Q: A apresentação dos valores dos resultados é muito imprecisa. Onde posso configurar a apresentação de mais valores de resultados para os esforços internos da barra?

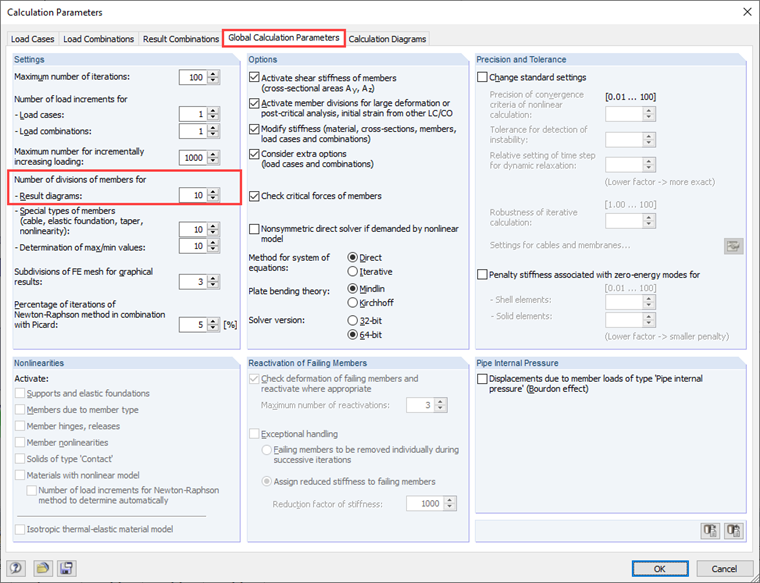

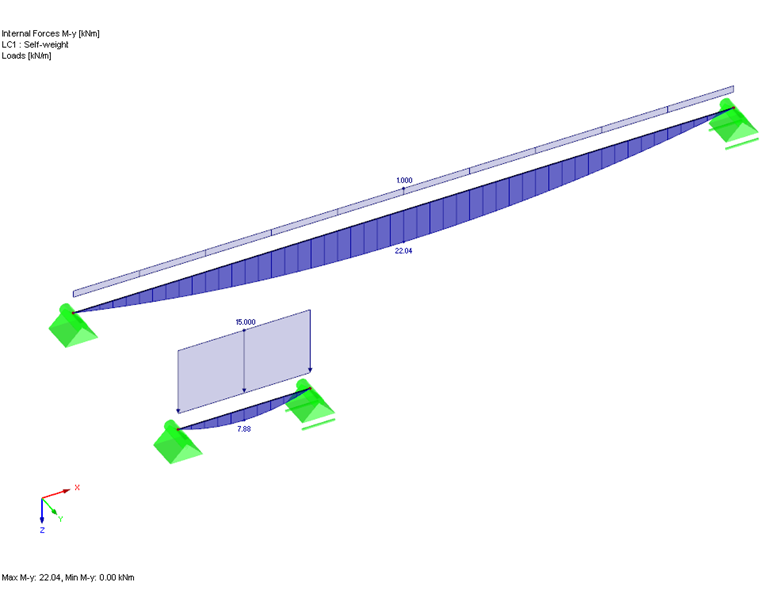

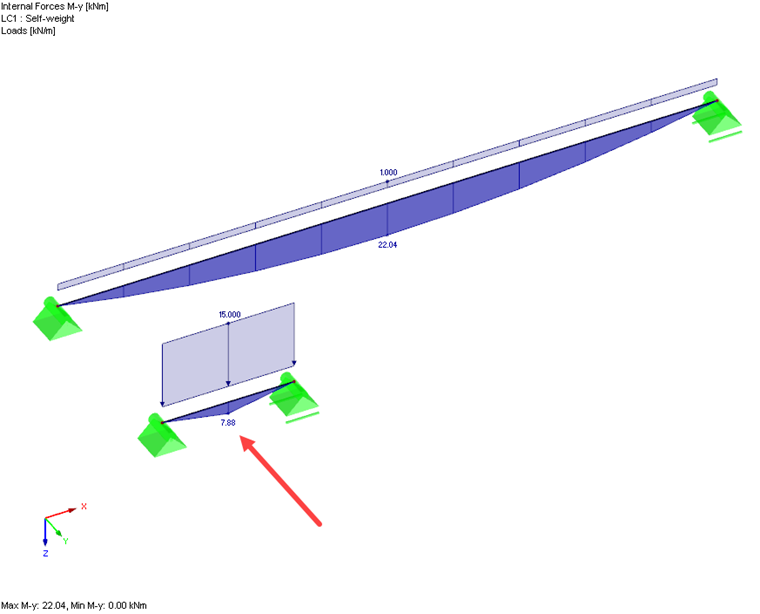

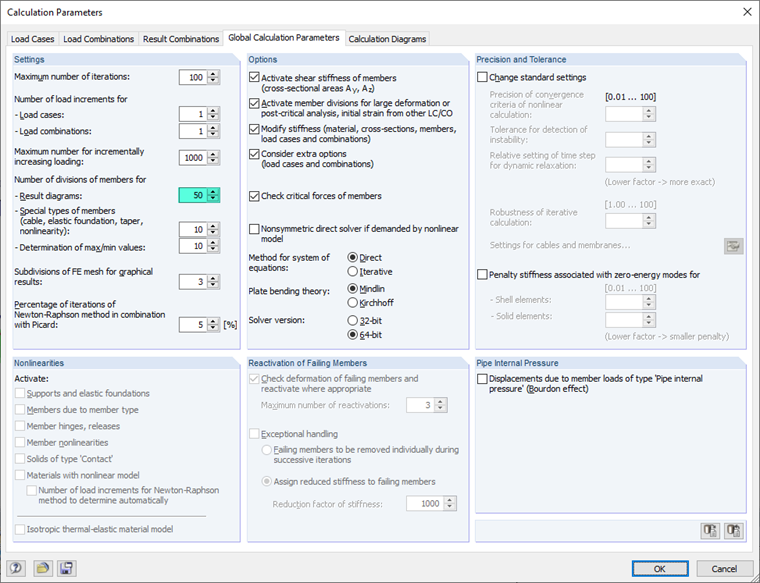

Nos "Parâmetros de cálculo globais" existe a configuração 'Número de divisões das barras para diagramas de resultados". Por norma, este valor está predefinido para "10".Se forem utilizadas barras com comprimentos muito diferentes num modelo, o valor predefinido de "10" poderá ser demasiado pequeno. Isto traduz-se, por exemplo, no facto de o diagrama de momentos em parábola não ser apresentado corretamente para as barras mais curtas.Para evitar este problema, é possível introduzir um valor mais alto, por exemplo, "50".Assim, também é apresentado um diagrama de momentos em parábola nas barras mais curtas.O comprimento das secções resulta do comprimento da barra mais comprida do sistema dividido pelo número definido de divisões de barra. A divisão mais fina das barras aplica-se a todas as barras do modelo.

Question

A apresenta&#231;&#227;o dos valores dos resultados &#233; muito imprecisa. Onde posso configurar a apresenta&#231;&#227;o de mais valores de resultados para os esfor&#231;os internos da barra?

Accepted Answer

Nos "Par&#226;metros de c&#225;lculo globais" existe a configura&#231;&#227;o 'N&#250;mero de divis&#245;es das barras para diagramas de resultados".                     Por norma, este valor est&#225; predefinido para "10".Se forem utilizadas barras com comprimentos muito diferentes num modelo, o valor predefinido de "10" poder&#225; ser demasiado pequeno. Isto traduz-se, por exemplo, no facto de o diagrama de momentos em par&#225;bola n&#227;o ser apresentado corretamente para as barras mais curtas.Para evitar este problema, &#233; poss&#237;vel introduzir um valor mais alto, por exemplo, "50".Assim, tamb&#233;m &#233; apresentado um diagrama de momentos em par&#225;bola nas barras mais curtas.O comprimento das sec&#231;&#245;es resulta do comprimento da barra mais comprida do sistema dividido pelo n&#250;mero definido de divis&#245;es de barra. A divis&#227;o mais fina das barras aplica-se a todas as barras do modelo.

Definir a divisão de barra para uma visualização de resultados mais precisa

A apresentação dos valores dos resultados é muito imprecisa. Onde posso configurar a apresentação de mais valores de resultados para os esforços internos da barra?
