La visualización de los valores de los resultados es demasiado imprecisa. ¿Dónde puedo establecer el número de valores de resultados para los esfuerzos internos de la barra?

Respuesta

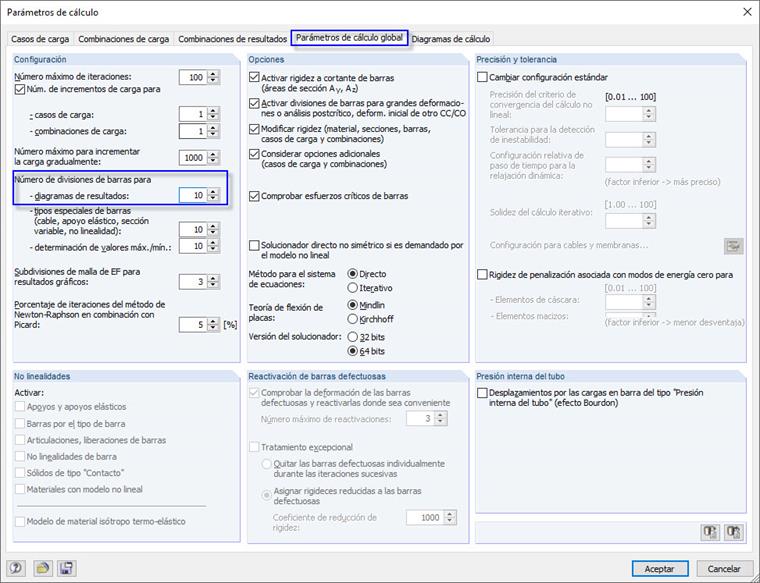

En "Parámetros de cálculo global", está el ajuste "Número de divisiones de barras para diagramas de resultados".



De forma predeterminada, este valor está preestablecido en "10".

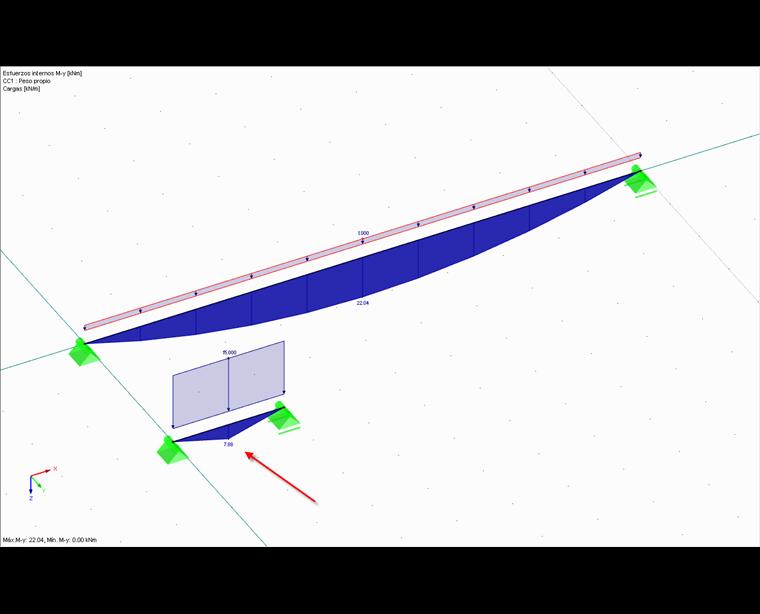

Si se usan barras con longitudes muy diferentes en un modelo, es posible que el valor preestablecido de "10" sea demasiado pequeño. Este es entonces, por ejemplo, el caso en el que el diagrama de momento parabólico no se visualiza correctamente para las barras más cortas.

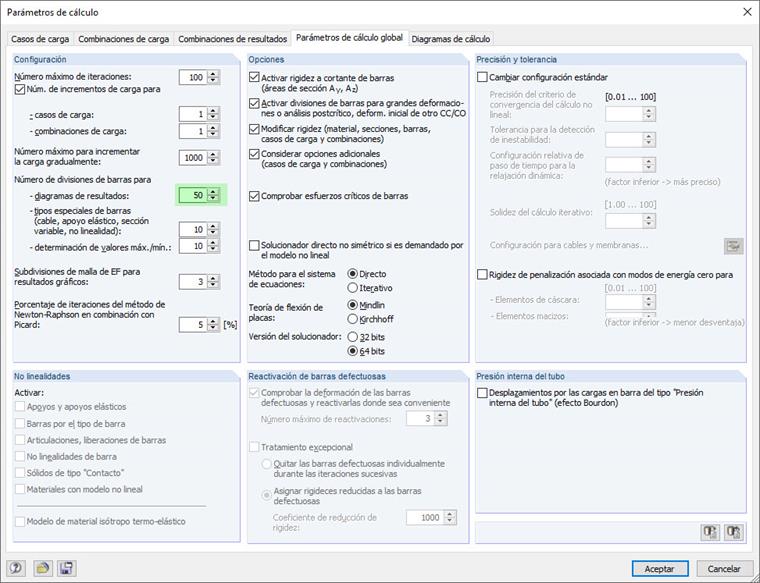

Para evitar el problema, introduzca un valor más alto, por ejemplo: introduzca "50", por ejemplo.

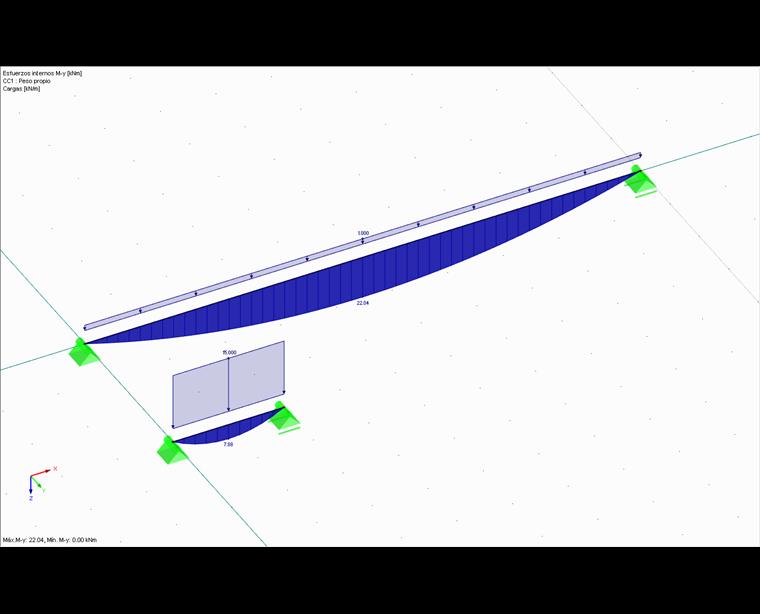

Por lo tanto, también se visualiza un diagrama de momento parabólico en las barras más cortas.


La longitud de las secciones se obtiene a partir de la longitud de la barra más larga de la estructura dividida por el número establecido de divisiones de barra. La división más fina de las barras se aplica a todas las barras del modelo.


Palabras clave

Resultado Visualización División de barra Diagrama de resultados Esfuerzos internos Precisión Ubicación X
