Wyświetlanie wartości wyników jest zbyt niedokładne. Gdzie mogę ustawić, aby wyświetlić więcej wartości wyników dla sił wewnętrznych prętów?

Odpowiedź

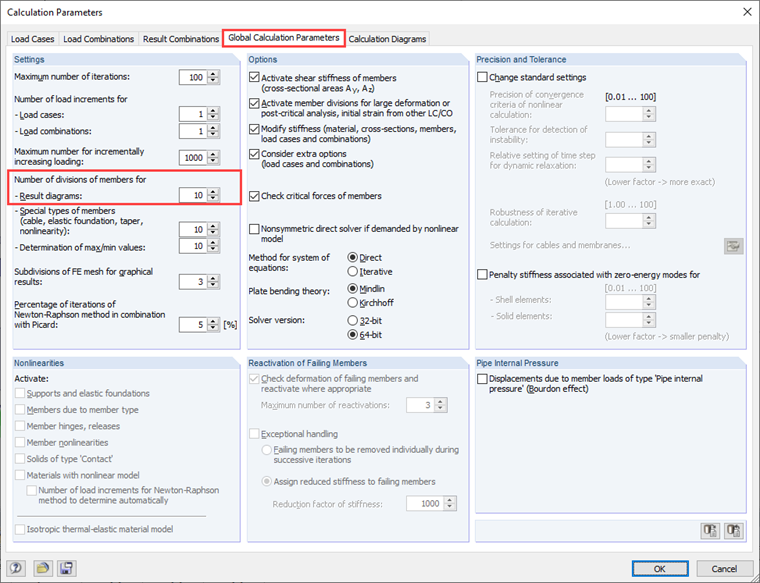

W „Globalnych parametrach obliczeniowych” znajduje się ustawienie „Liczba podziałów pręta dla wykresów wyników”.



Domyślnie wartość ta jest ustawiona na „10.”

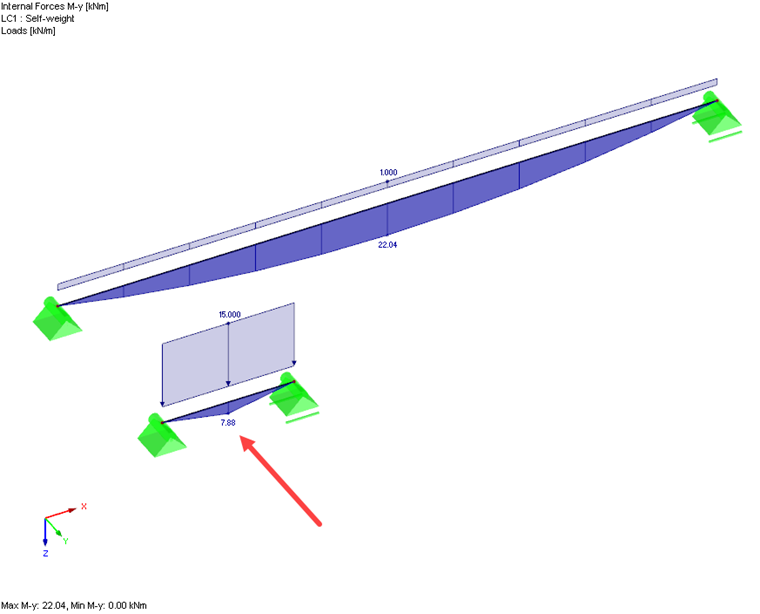

Jeżeli w modelu zastosowano pręty o bardzo różnych długościach, może się zdarzyć, że ustawiona wstępnie wartość „10” będzie zbyt mała. Może to spowodować, że paraboliczny rozkład momentów nie zostanie prawidłowo wyświetlony dla krótszych prętów.

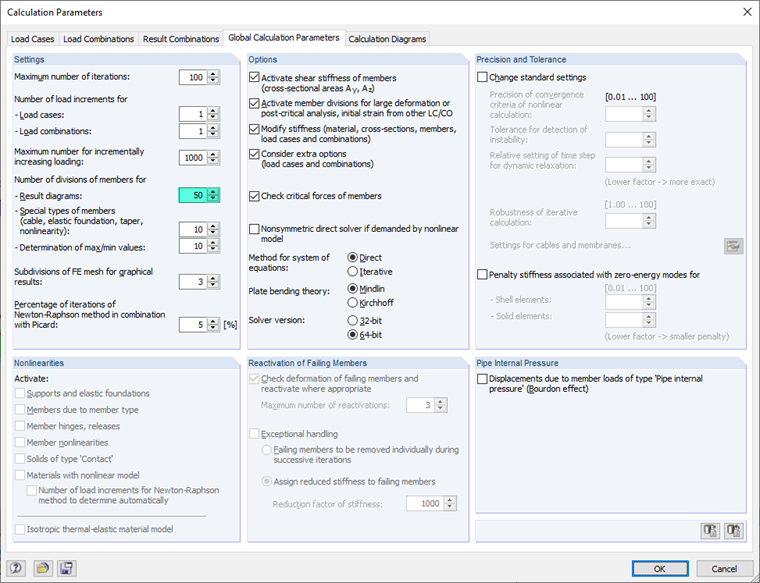

Aby uniknąć tego problemu, należy wprowadzić wyższą wartość, na przykład „50.”

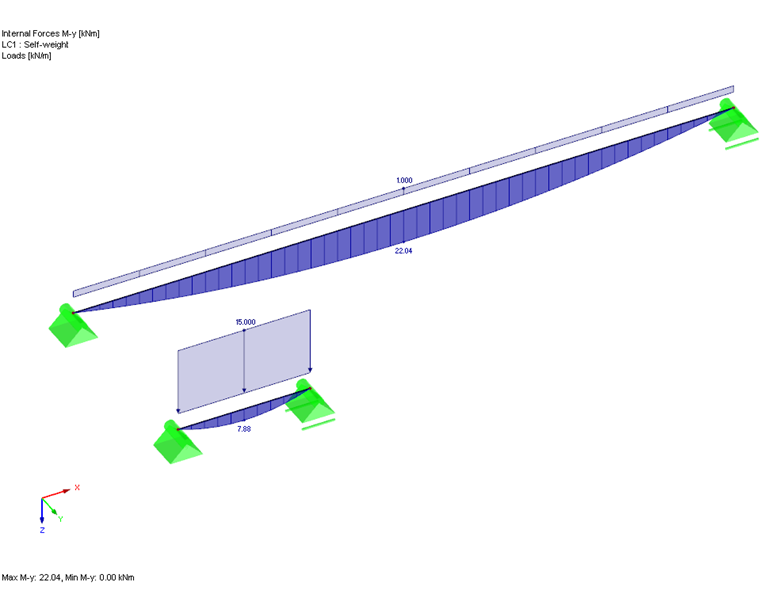

W ten sposób na krótszych prętach wyświetlany jest paraboliczny rozkład momentów.


Długość przekrojów jest oparta na długości najdłuższego pręta w konstrukcji podzielonej przez zdefiniowaną liczbę podziałów pręta. Dokładniejszy podział prętów odnosi się do wszystkich prętów modelu.
