Risposta:

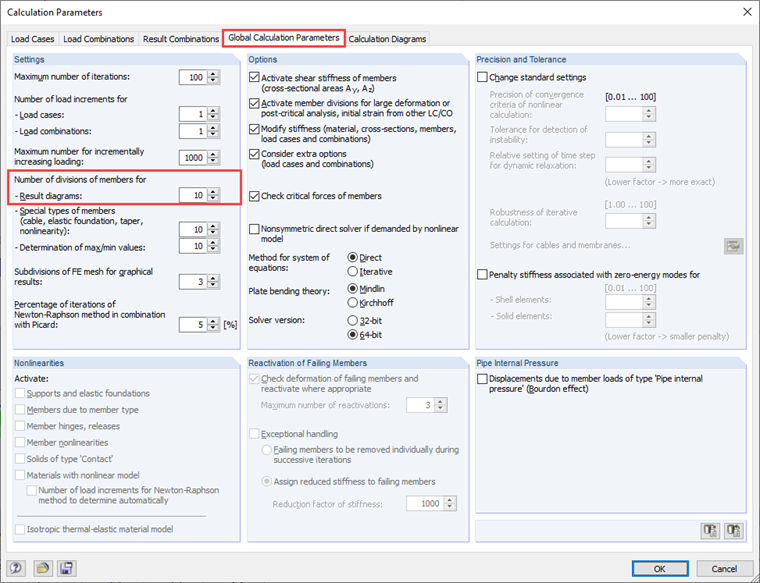

In "Parametri di calcolo globali", c'è l'impostazione "Numero di divisioni delle aste per i diagrammi dei risultati".
Standardmäßig ist dieser Wert auf "10" voreingestellt.

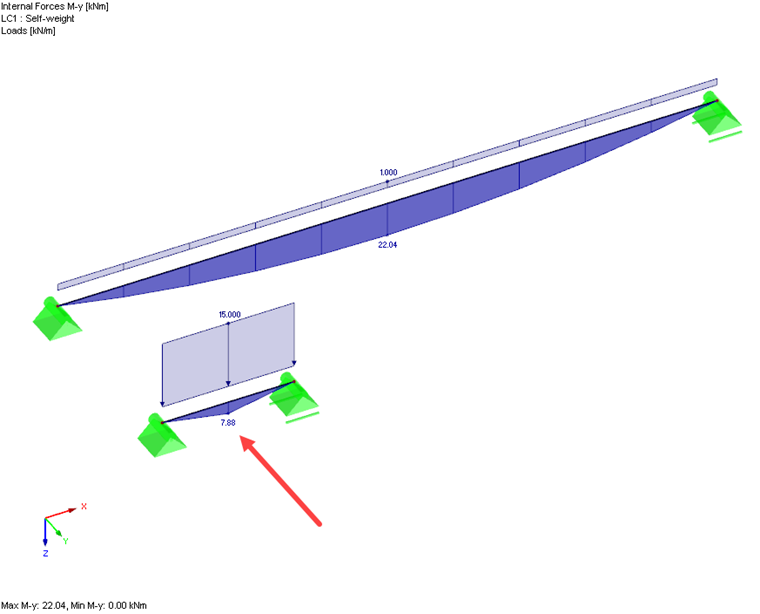

Werden in einem Modell Stäbe mit stark unterschiedlicher Länge verwendet, kann es sein, dass der voreingestellte Wert von "10" zu klein ist. Dies äußerst sich dann zum Beispiel darin, dass bei den kürzeren Stäben parabelförmiger Momentenverlauf nicht korrekt abgebildet wird.

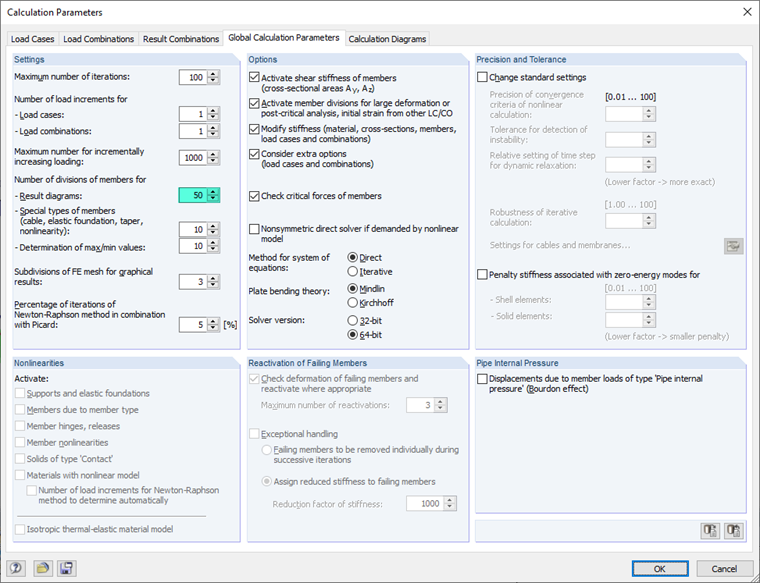

Um das Problem zu umgehen, kann ein höherer Wert z. B. "50" eingetragen werden.

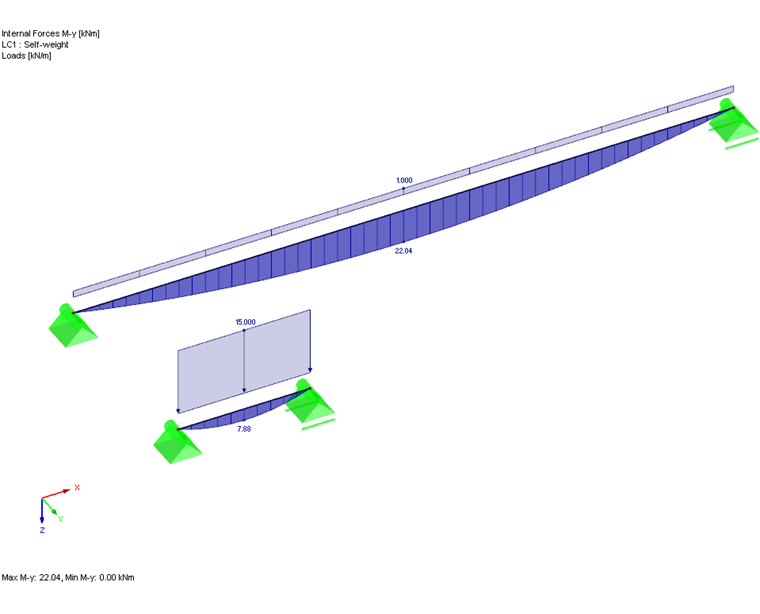

Dadurch wird auch an den kürzen Stäben ein parabelförmiger Momentenverlauf dargestellt.
Die Länge der Abschnitte ergibt sich aus der Länge des längsten Stabes im System dividiert durch die eingestellte Anzahl der Stabteilungen. Die feinere Stabteilung gilt für alle Stäbe des Modells.
