Risposta:

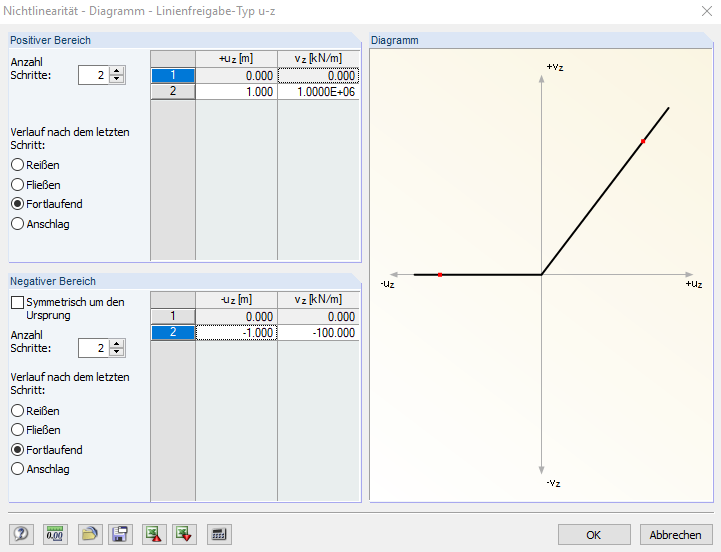

La definizione di diverse proprietà nell'area di trazione e compressione di uno svincolo di linea è possibile come mostrato nell'immagine 01.Tuttavia, è necessario considerare una proprietà speciale della superficie svincolata nel caso di uno svincolo lineare tra due superfici. Nel modello allegato, è definito uno svincolo di linea identico. Nel modello di sinistra, viene rilasciata la superficie 1 inferiore, ma nel modello di destra viene rilasciata la superficie 4 superiore. Per entrambe le superfici, l'asse y locale della superficie è allineato parallelamente all'asse z globale.

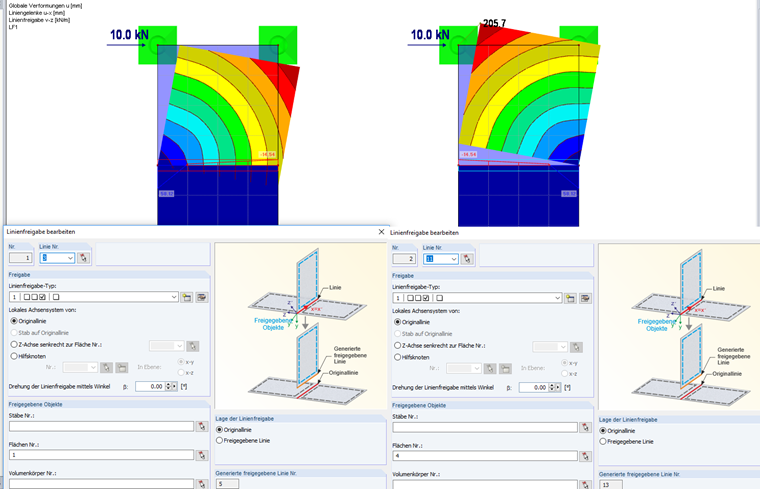

Il diagramma degli spostamenti generalizzati risulta in spostamenti generalizzati completamente diversi per entrambi i modelli.
Nel modello sinistro con la superficie liberata inferiore, l'area pressata è molto morbida. Per questo orientamento dell'asse, la forza di reazione della superficie 2, premendo sulla superficie 1 dall'alto, è molto morbida.
Nel modello a destra, la superficie superiore è rilasciata, in modo che la forza di reazione della superficie 4 che preme sulla superficie 3 dall'alto è molto rigida.
