问题
在线释放图中两个面之间是否可以定义不同的拉和压刚度?
回复:

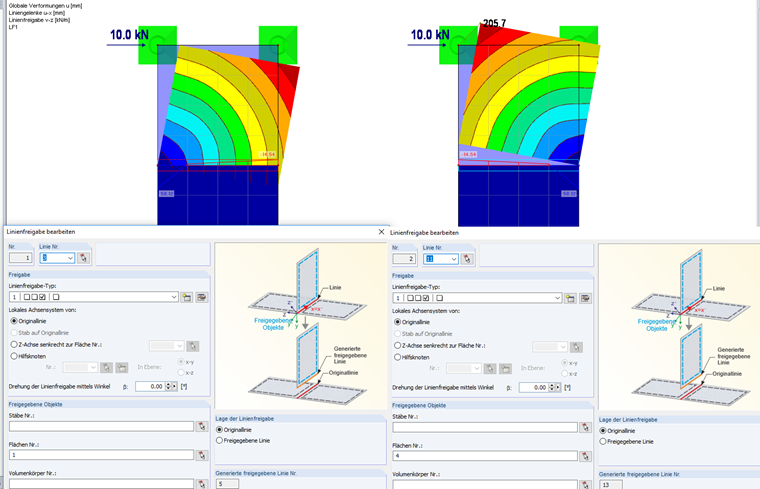

如图 01 所示,可以定义钢丝绳索的拉压区域的不同属性。但是,如果两个面之间存在线释放,则必须考虑释放面的一种特殊属性。 在附加的模型中定义了相同的线版本。 在左侧模型中,底部的面 1 未释放,而在右侧模型中,顶部的面 4 未释放。 对于这两个面,面的局部 y 轴与全局 z 轴平行。
变形图得出两个模型的变形完全不同。
在左侧模型中,释放面较低,受压区域非常柔软。 对于该轴方向,从上面压在面 1 上的面 2 的反作用力非常小。
在右边的模型中,上表面被释放,因此面 4 从上方压在面 3 上的反作用力是非常刚性的。
常见问题和解答 (FAQ)
您有什么问题想问的吗?
Um eine übersichtlichere Darstellung der Ergebniswerte zu erzielen, können verschiedene Einstellungen vorgenommen werden. Einige Anwender stört beispielsweise der weiße Hintergrund in den Textblasen. Dieser Hintergrund kann in den "Anzeigeeigenschaften" über die Transparenz und über die Hintergrundfarbe gesteuert werden.
Bei relativ großen beziehungsweise relativ kleinen Flächen, kommt es vor, dass automatisch erstellte Ergebniswerte von der Relation nicht zu der Struktur passen. Die Ergebnisse werden bei großen Flächen entweder zu häufig erzeugt oder bei kleinen Flächen zu wenig.
在由杆件与面组成的结构体系中,尤其要注意杆件与面的连接点,因为并非所有内力都可以在连接位置处无问题地传递。
In diesem Beitrag wird die Berücksichtigung von Nachgiebigkeiten zwischen Flächen mittels Liniengelenken und Linienfreigaben erläutert. Mit Liniengelenken und Linienfreigaben werden Nachgiebigkeiten zwischen Flächen berücksichtigt. Beispiele hierfür sind Trennfugen im Stahlbetonbau oder Eckverbindungen im Brettsperrholzbau.
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
用户可以在抗火设计中选择用折减截面法来计算面的抗火设计。 折减适用于面的厚度传递, 可以对设计中允许的所有木材进行设计验算。
对于正交胶合木,可以根据胶粘剂类型选择是否单个碳化层可以分离,以便在某些层区域预期增加的碳化。
在{%@https://www.dlubal.com/zh/products/add-ons-for-rfem-6-and-rstab-9/design/reinforced-concrete-design/concrete-design- members-and-surfaces通过模块]]可以根据欧洲规范 EN 1992-1-2 对柱(章节 5.3.2)和梁(章节 5.6)进行简化的抗火设计。
在简化的抗火验算时可以使用以下设计验算:
- 列: 根据表 5.2a 以及计算火灾时间公式 5.7 的矩形和圆形截面的最小截面尺寸
- 梁: 最小尺寸和间距按照表 5.5 和 5.6
确定抗火验算的内力有两种方法。
- 1 在这种情况下,偶然设计状况的内力直接包括在设计中。
- 2 常温时的内力乘以系数 Eta,fi (ηfi) 后进行折减,然后用于抗火验算。
此外,可以根据公式 4对轴距进行修正。 5.5.
