Czy na wykresie zwolnienia linii można zdefiniować różne sztywności dla naprężeń i ściskania między dwiema powierzchniami?

Odpowiedź

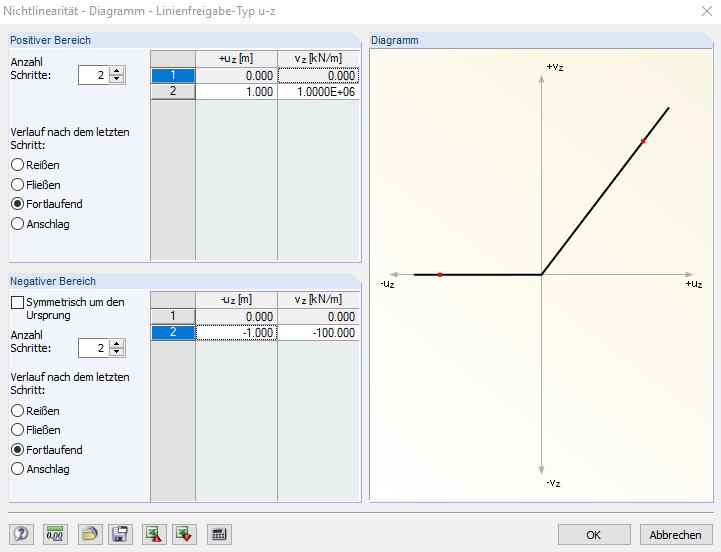

Możliwe jest zdefiniowanie różnych właściwości w obszarze rozciągania i ściskania zwolnienia liniowego, jak pokazano na rysunku 01.

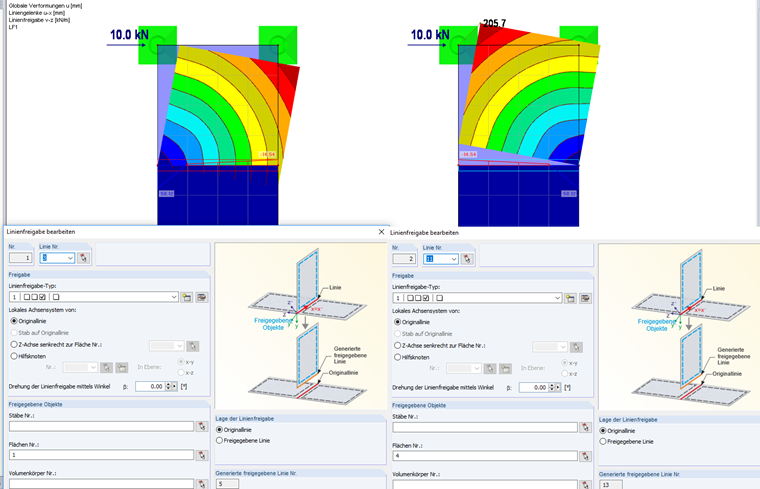

Należy jednak uwzględnić specjalną właściwość właściwości zwolnionej powierzchni w przypadku zwolnienia liniowego między dwiema powierzchniami. W załączonym modelu zdefiniowane jest identyczne zwolnienie liniowe. W modelu lewym, dolna powierzchnia 1 jest zwolniona, a w modelu prawym, górna powierzchnia 4 zostaje zwolniona. W przypadku obu powierzchni lokalna oś y powierzchni jest ustawiona równolegle do globalnej osi z.

Wykres deformacji powoduje całkowicie różne odkształcenia dla obu modeli.

W modelu lewym z dolną uwolnioną powierzchnią obszar tłoczony jest bardzo miękki. W przypadku tej orientacji osi siła reakcji na powierzchni 2, dociskana do powierzchni 1 od góry jest bardzo miękka.

W modelu po prawej stronie zostaje zwolniona górna powierzchnia, przez co siła reakcji dociskająca powierzchnię 4 od góry jest bardzo sztywna.

Słowa kluczowe

Siła reakcji Siła działania Wykres Sztywność
