Respuesta:

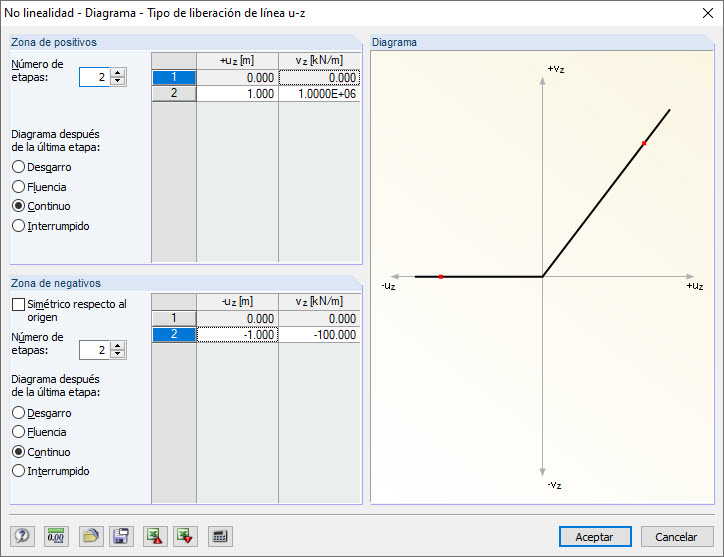

La definición de diferentes propiedades en el área de tracción y compresión de una liberación de línea es posible como se muestra en la Imagen 01.Sin embargo, es necesario considerar una propiedad característica especial de la superficie liberada en el caso de una liberación de línea entre dos superficies. En el modelo adjunto, se define una liberación de línea idéntica. En el modelo de la izquierda, se libera la superficie 1 inferior, pero en el modelo de la derecha, se libera la superficie 4 superior. Para ambas superficies, el eje y local de la superficie se alinea paralelo al eje z global.

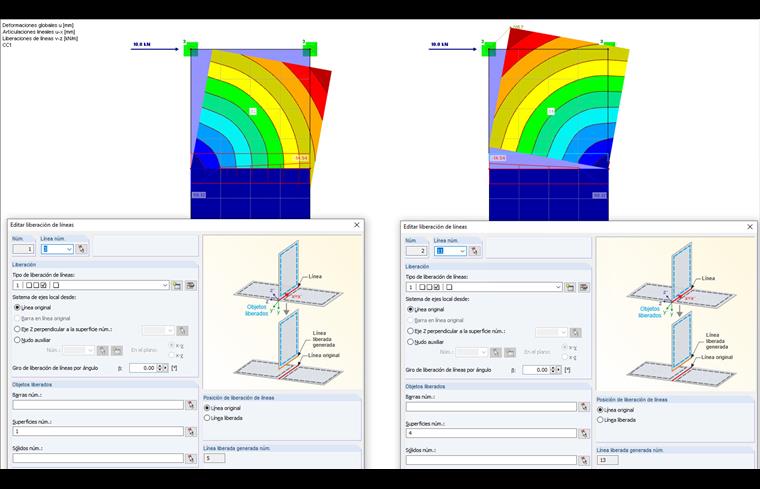

El diagrama de deformación da como resultado deformaciones completamente diferentes para ambos modelos.
En el modelo de la izquierda con la superficie inferior liberada, el área presionada es muy ligera. Para esta orientación del eje, la fuerza de reacción de la superficie 2, al presionar la superficie 1 desde arriba, es muy suave.
En el modelo de la derecha, la superficie superior se libera, de modo que la fuerza de reacción de la superficie 4 que presiona la superficie 3 desde arriba es muy rígida.
