Вопрос

Как можно в модуле RF-CONCRETE NL рассчитать ребристую плиту в состоянии II и использовать для этого экспорт жесткости из дополнительных модулей?


Ответ:

Во-первых, ребристую плиту нужно смоделировать не с помощью классического ребра из программы RFEM, а с помощью внецентренного балочного стержня, расположенного на нижней поверхности фактической плиты. Ребристые стержни нельзя рассчитать с учетом деформаций в модуле RF-CONCRETE NL.

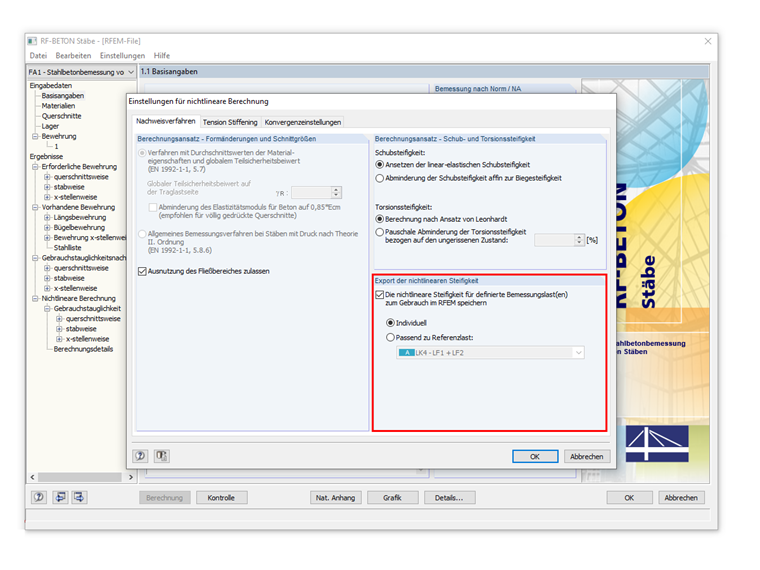

Затем в модуле RF-CONCRETE Members рассчитывается эксцентрическая балка. Во вкладке «Предельное состояние по пригодности к эксплуатации» окна 1.1 активируйте функцию «Нелинейный расчет». В подробных настройках нелинейного расчета можно активировать экспорт жесткости из нелинейного расчета.

В представленном примере жесткость экспортируется «индивидуально» для каждой ЗГ, рассчитанной в модуле RF-CONCRETE Members. Более подробную информацию о вариантах «Индивидуальная» и «Постоянная для эталонной нагрузки» вы найдете по приведенной ниже ссылке.

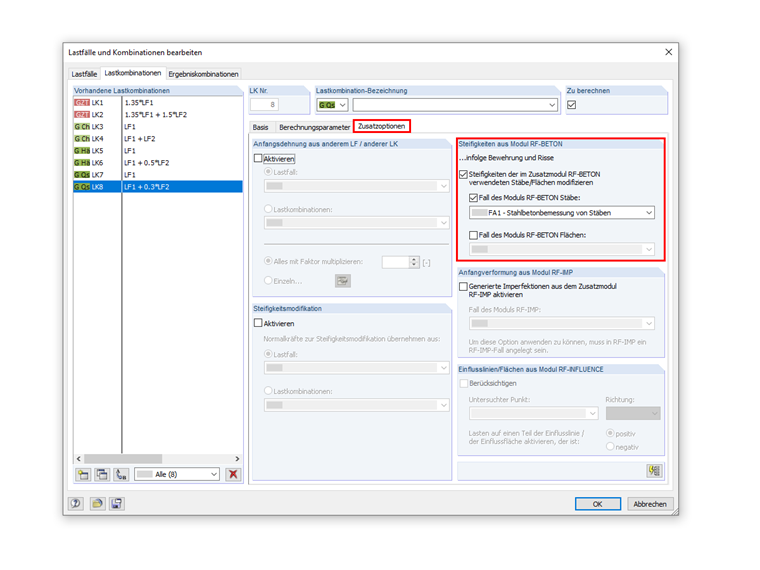

После расчета в RF-CONCRETE Members экспортированные жесткости рассчитанных СО становятся доступны в RFEM, где их можно активировать в соответствующих СО для нового расчета внутренних сил. Для этого активируйте дополнительные функции соответствующей АТС. Затем во вкладке «Дополнительные параметры» можно активировать жесткость, экспортированную из дополнительного модуля RF-CONCRETE Members, для нового определения внутренних сил.

После перерасчета внутренних сил соединений в программе RFEM (с учетом экспортированной жесткости из RF-CONCRETE Members) их можно применить для расчета в RF-CONCRETE Surfaces.

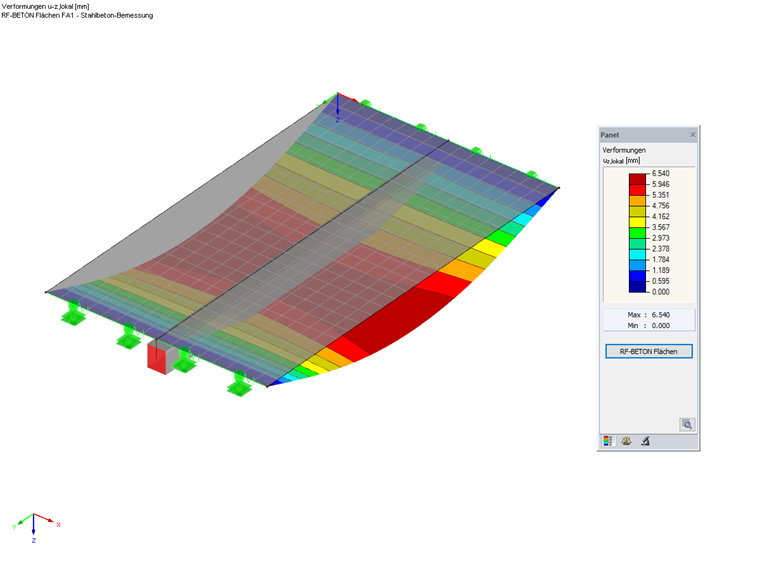

На следующем рисунке показаны деформации ребристой плиты в RF-CONCRETE Surfaces с учетом жесткости в состоянии с трещинами из расчета в RF-CONCRETE Members.

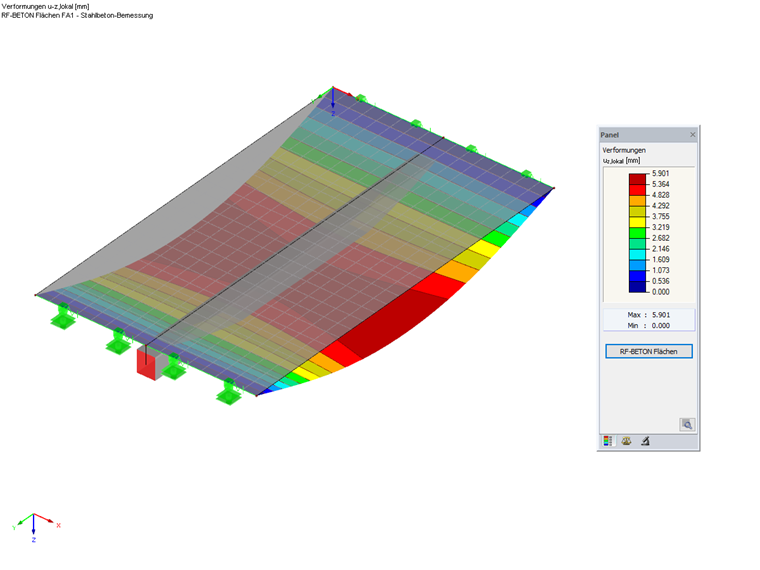

По сравнению с изображением 03, линейно-упругая жесткость в состоянии без трещин (состояние I) была применена на рисунке 04 для внецентренной балки.

Примечания к описанной выше процедуре:

  • В данном случае расчет сначала выполнялся в модуле RF-CONCRETE Members, а результирующая жесткость экспортировалась. Данный подход был выбран потому, что предполагалось, что внецентренное прямоугольное сечение сначала перейдет в состояние с трещинами (состояние II).
  • Показанная процедура описывает «только» и описывает только одну итерацию, так как для расчета внецентренного прямоугольного сечения предполагалась пластина без трещин.
  • Эффект усадки применяется в качестве внешней нагрузки в расчете NL в модуле RF-CONCRETE Members. Это означает, что, например, несимметричная арматура приведет к дополнительной кривизне, даже если сечение останется в состоянии без трещин. При расчете плиты в RF-CONCRETE Surfaces это влияние усадки на сечение стержня больше не учитывается.
