Innanzitutto, la piastra nervata non deve essere modellata con l'asta nervata classica di RFEM, ma con un'asta della trave eccentrica che è disposta sulla superficie inferiore della piastra reale. Le aste di nervatura non possono essere calcolate con RF‑CONCRETE NL per quanto riguarda gli spostamenti generalizzati.

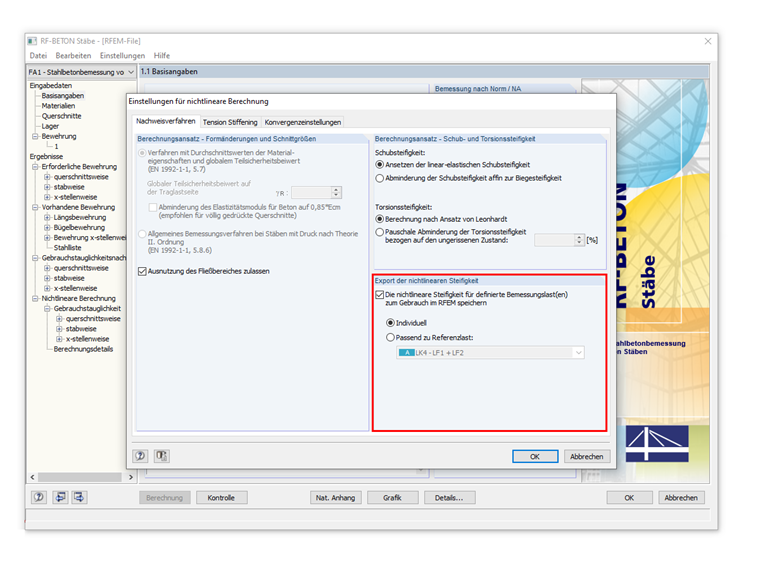

La trave eccentrica viene quindi progettata in RF‑CONCRETE Members. Nella scheda "Stato limite di esercizio" della finestra 1.1, è possibile attivare il "Calcolo non lineare". Nelle impostazioni dettagliate per il calcolo non lineare, è possibile attivare l'esportazione della rigidezza dal calcolo non lineare.
Nell'esempio qui presentato, la rigidezza viene esportata "individualmente" per ogni CC calcolata in RF‑CONCRETE Members. È possibile trovare ulteriori informazioni sulle opzioni "Individuale" e "Coerente per carico di riferimento" nel link sottostante.

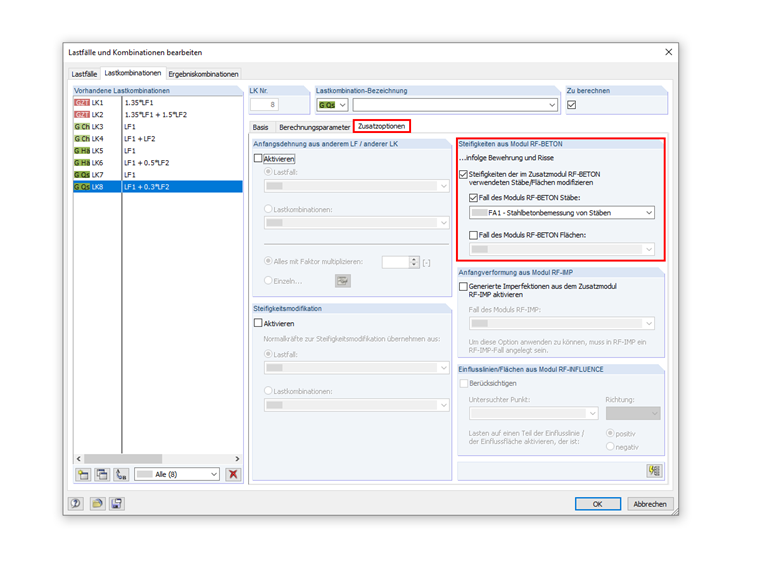

Dopo il calcolo in RF‑CONCRETE Members, le rigidezze esportate delle CO calcolate sono disponibili in RFEM, dove è possibile attivarle nelle rispettive CO per un nuovo calcolo delle forze interne. Per fare ciò, attivare le opzioni extra del rispettivo CO. Nella scheda "Opzioni extra", è possibile attivare la rigidezza esportata dal modulo aggiuntivo RF‑CONCRETE Members per una nuova determinazione delle forze interne.
Dopo aver ricalcolato le forze interne delle CO in RFEM (tenendo conto della rigidezza esportata da RF‑CONCRETE Members), è possibile applicarle per la verifica in RF‑CONCRETE Surfaces.

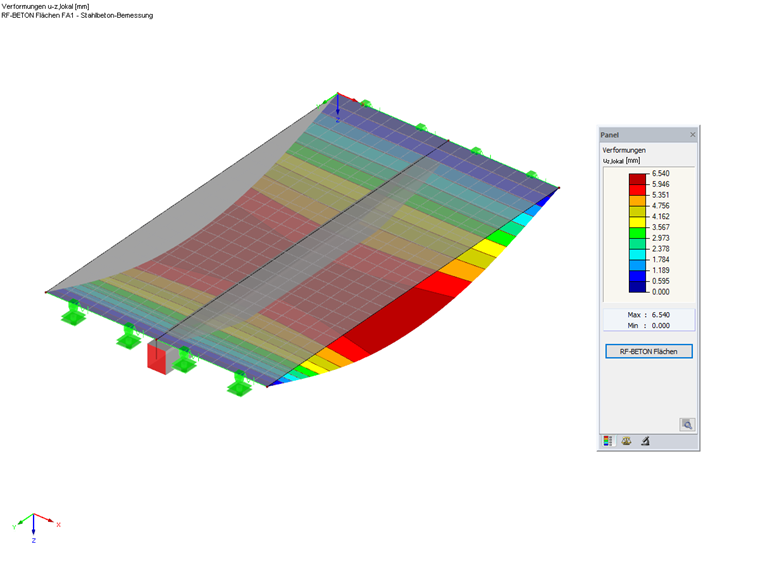

La seguente figura mostra le deformazioni della piastra nervata in RF‑CONCRETE Surfaces, tenendo conto della rigidezza nello stato fessurato dal progetto in RF‑CONCRETE Members.

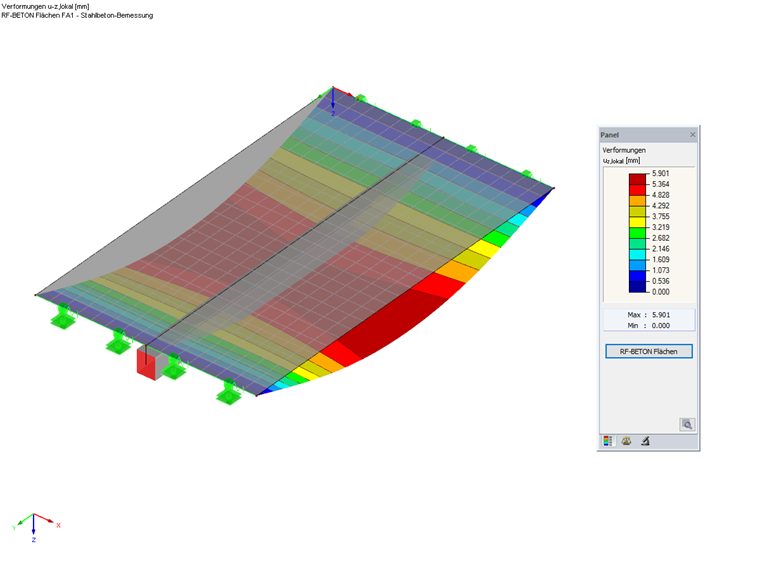

Rispetto all'immagine 03, la rigidezza elastica lineare nello stato non fessurato (stato I) è stata applicata nell'immagine 04 per la trave eccentrica.
Note sulla procedura sopra descritta:
- In questo caso, il calcolo è stato eseguito prima in RF‑CONCRETE Members e la rigidezza risultante è stata esportata. Questo approccio è stato scelto perché si presumeva che la sezione trasversale rettangolare eccentrica procedesse prima allo stato fessurato (stato II).
- La procedura mostrata "solo" descrive un'iterazione ed è quindi solo una "approssimazione" poiché per il calcolo della sezione trasversale eccentrica è stata assunta una piastra non fessurata.
- L'effetto del ritiro viene applicato come carico esterno nel calcolo NL in RF‑CONCRETE Members. Ciò significa che, ad esempio, un'armatura asimmetrica comporterebbe una curvatura aggiuntiva, anche se la sezione trasversale rimaneva nello stato non fessurato. Quando si calcola la piastra in RF‑CONCRETE Surfaces, questo effetto del ritiro sulla sezione trasversale dell'asta non viene più preso in considerazione.
