问题

如何使用 RF‑CONCRETE NL 设计处于状态 II 的肋板,并使用附加模块的刚度导出功能?


回复:

首先,肋板不应该使用 RFEM 中的经典肋杆件,而应使用布置在实际板底面上的偏心梁杆件来建模。 肋杆件无法使用 RF‑CONCRETE NL 进行变形计算。

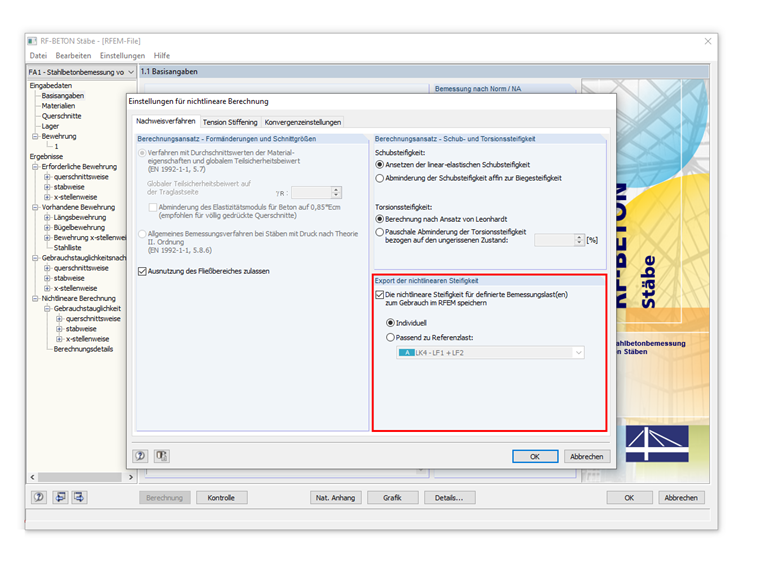

然后在 RF‑CONCRETE Members 中设计偏心梁。 在窗口 1.1 的“正常使用极限状态”选项卡中,可以激活“非线性计算”。 在非线性计算的详细设置中,您可以激活从非线性计算中导出刚度。

在这里展示的例子中,在 RF-CONCRETE Members 中计算的每个 LC 的刚度都是“单独”导出的。 您可以在下面的链接中找到更多关于“独立”和“参考荷载”选项的信息。

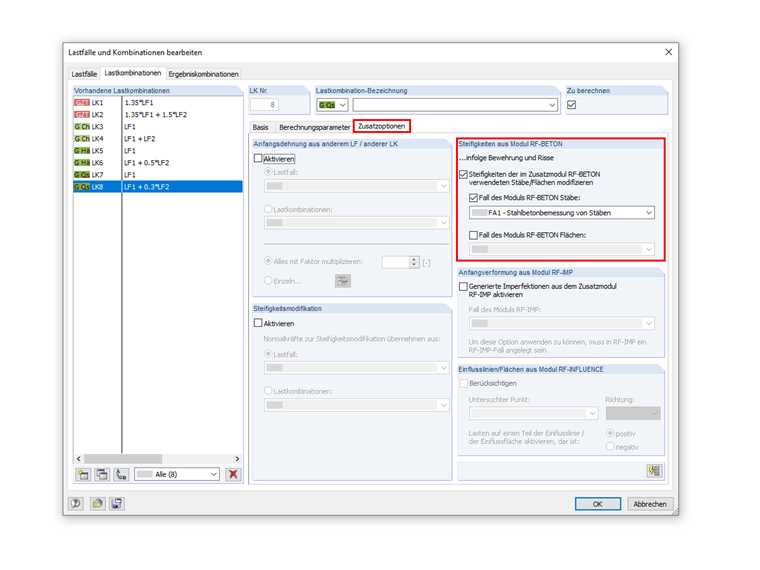

在 RF‑CONCRETE Members 中计算后,计算出的 CO 的刚度在 RFEM 中可用,您可以在相应的 CO 中激活它们,以便重新计算内力。 为此,激活相应 CO 的附加选项。 在“附加选项”选项卡中,您可以激活从附加模块 RF‑CONCRETE Members 导出的刚度,以便重新计算内力。

在 RFEM 中重新计算 COs 的内力后(考虑从 RF‑CONCRETE Members 导出的刚度),可以在 RF‑CONCRETE Surfaces 中进行设计。

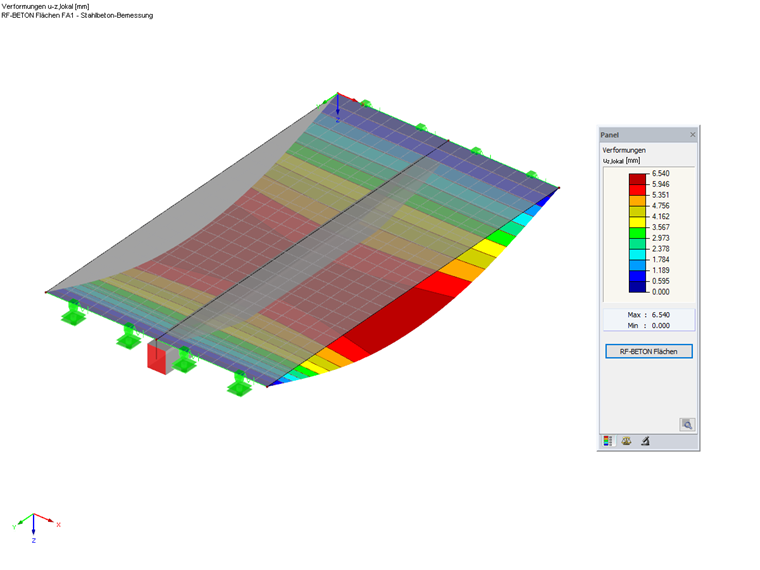

下图显示了 RF-CONCRETE Surfaces 中肋板的变形,考虑了 RF-CONCRETE Members 中的开裂状态刚度。

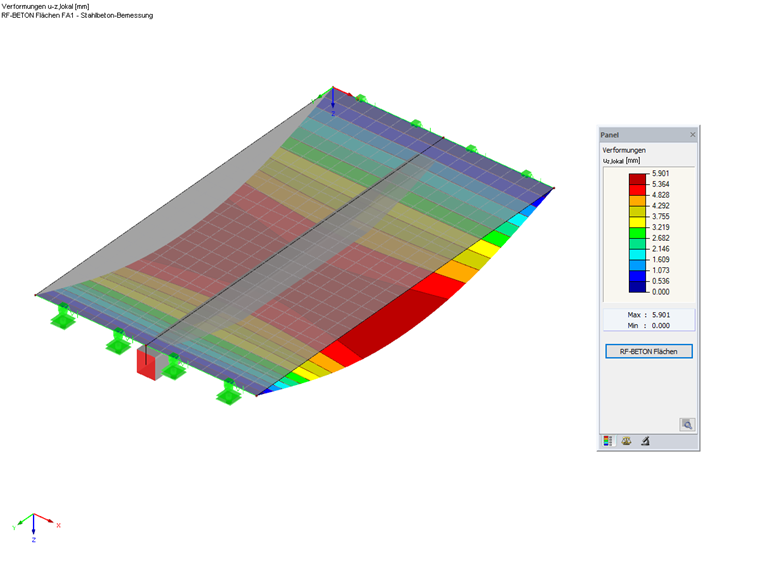

与图 03 相比,在图 04 中对偏心梁施加了未开裂状态(状态 I)的线弹性刚度。

上述过程的注意事项:

  • 在这种情况下,首先在 RF-CONCRETE Members 中进行计算,然后导出刚度。 选择这种方法是因为假设偏心矩形截面将首先进入裂缝状态(状态 II)。
  • 所示的“仅”程序描述了一次迭代,因此只是一种“近似值”,因为计算偏心矩形截面时假设是一块未开裂的板。
  • 收缩效应在 RF‑CONCRETE Members 的 NL 计算中作为外部荷载施加。 这意味着,例如,不对称的钢筋会导致额外的曲率,即使截面保持未开裂状态。 在 RF‑CONCRETE Surfaces 中计算板时,不再考虑收缩对杆件截面的影响。
