¿Cómo puedo diseñar una placa acanalada en el estado II con RF-CONCRETE NL y utilizar la exportación de rigidez de los módulos adicionales para esto?

Respuesta

Primero, la placa acanalada no debe modelarse con el miembro de costilla clásico de RFEM, sino con un miembro de viga excéntrico que está dispuesto en la superficie inferior de la placa real. Los miembros de nervio no se pueden calcular con RF-CONCRETE NL con respecto a las deformaciones.

La viga excéntrica se diseña en miembros de RF-CONCRETE. En la pestaña "Estado límite de servicio" de la ventana 1.1, puede activar el "Cálculo no lineal". En la configuración detallada para el cálculo no lineal, puede activar la exportación de rigidez desde el cálculo no lineal.

Figura 01 - Configuración detallada para el cálculo no lineal de SLS en elementos RF-CONCRETE

En el ejemplo presentado aquí, la rigidez se exporta "individualmente" para cada LC calculado en miembros RF-CONCRETE. Puede encontrar más información sobre las opciones "Individual" y "Coherente para la carga de referencia" en el siguiente enlace.

Después del cálculo en RF-CONCRETE Members, las rigideces exportadas de los CO calculados están disponibles en RFEM, donde puede activarlas en los respectivos CO para un nuevo cálculo de las fuerzas internas. Para hacer esto, active las opciones adicionales del CO respectivo. En la pestaña "Opciones adicionales", puede activar la rigidez exportada desde el módulo adicional RF-CONCRETE Members para una nueva determinación de las fuerzas internas.

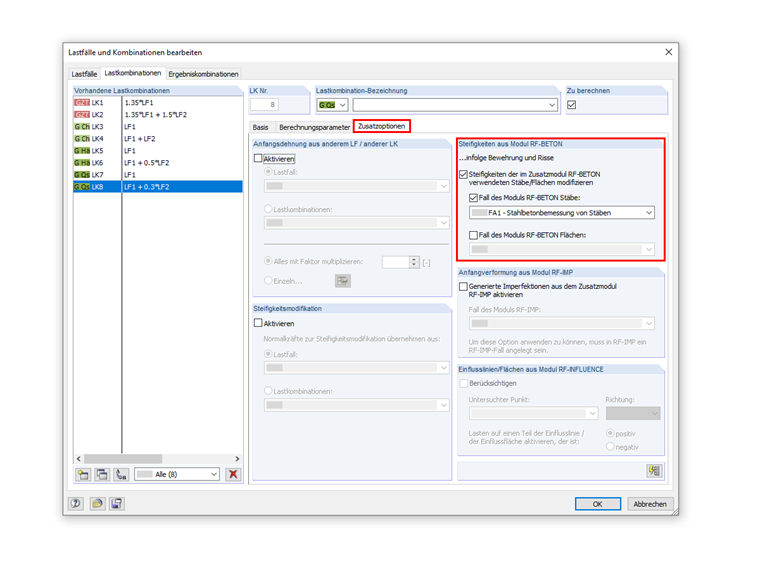

Figura 02 - Opciones adicionales en los parámetros de cálculo de combinaciones de carga en RFEM

Después de volver a calcular las fuerzas internas de los CO en RFEM (teniendo en cuenta la rigidez exportada de los miembros RF-CONCRETE), puede aplicarlos para el diseño en las superficies RF-CONCRETE.

La siguiente figura muestra las deformaciones de la placa acanalada en RF-CONCRETE Surfaces, teniendo en cuenta la rigidez en el estado agrietado del diseño en RF-CONCRETE Members.

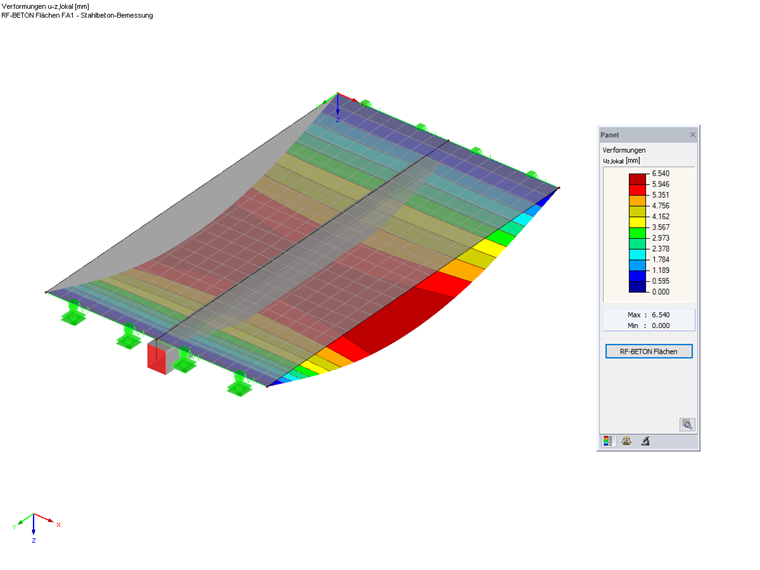

Figura 03 - Deformaciones de las superficies de RF-CONCRETE incl. Rigidez exportada en el estado II de los miembros de RF-CONCRETE

En comparación con la figura 03, la rigidez lineal-elástica en estado no fisurado (estado I) se aplicó en la figura 04 para la viga excéntrica.

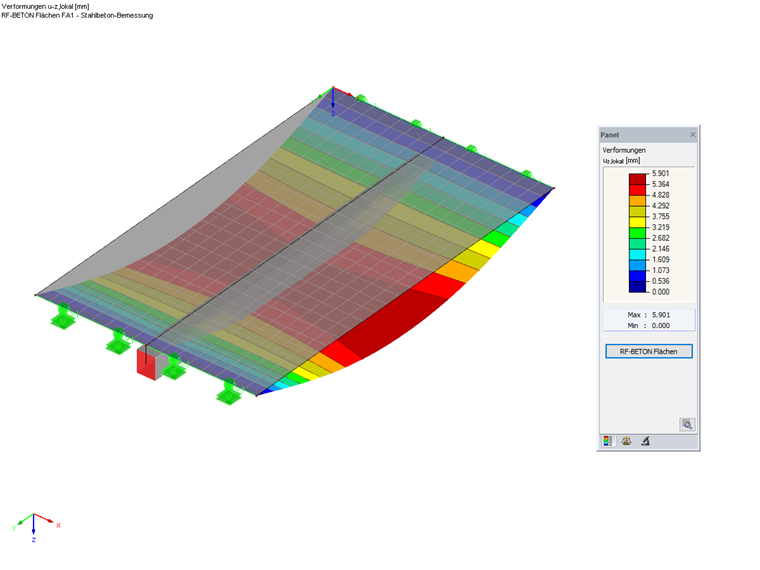

Figura 04 - Deformaciones de las superficies de RF-CONCRETE sin rigidez de los miembros de RF-CONCRETE

Notas sobre el procedimiento descrito anteriormente:

  • En este caso, el cálculo se realizó primero en los miembros RF-CONCRETE, y se exportó la rigidez resultante. Este enfoque se seleccionó porque se suponía que la sección transversal rectangular excéntrica pasaría primero al estado agrietado (estado II).
  • El procedimiento que se muestra "solo" describe una iteración y, por lo tanto, es solo una "aproximación" ya que se supuso una placa no fisurada para el cálculo de la sección transversal rectangular excéntrica.
  • El efecto de contracción se aplica como una carga externa en el cálculo de NL en elementos RF-CONCRETE. Esto significa que, por ejemplo, un refuerzo asimétrico daría como resultado una curvatura adicional, incluso si la sección transversal permaneciera en el estado no fisurado. Al calcular la placa en RF-CONCRETE Surfaces, ya no se tiene en cuenta este efecto de contracción en la sección transversal del elemento.
