Dimensionamento de uma laje nervurada no estado II com o RF-CONCRETE NL e exportação de rigidezes

Antes de mais, a laje nervurada não deve ser modelada com a barra nervurada clássica do RFEM, mas sim com uma viga excêntrica que está disposta na superfície inferior da laje atual. As barras nervuradas não podem ser calculadas com o RF-CONCRETE NL no que diz respeito às deformações.

A barra excêntrica é então dimensionada no RF-CONCRETE Members. No separador "Estado limite de utilização" da janela 1.1, pode ativar o "Cálculo não linear". Na configuração para o cálculo não linear, é possível ativar a exportação da rigidez a partir do cálculo não linear.

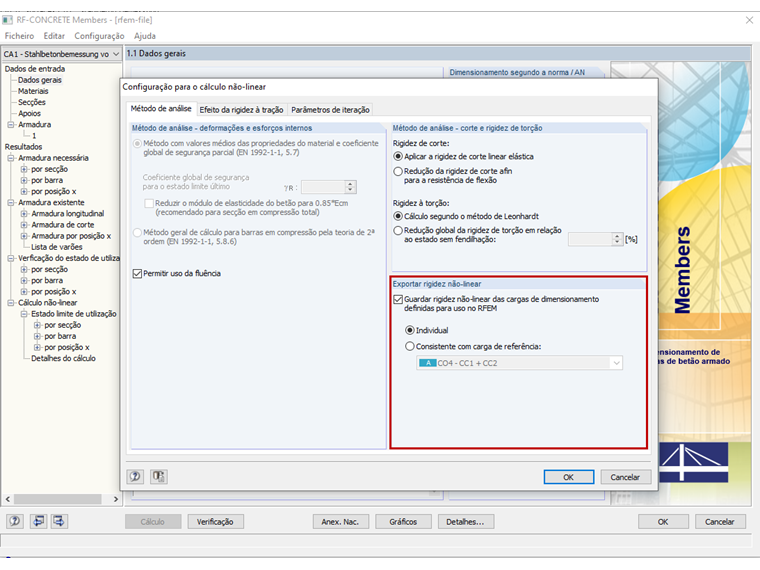

1 Configuração para o cálculo não linear do SLS no RF-CONCRETE Members

No exemplo apresentado aqui, a rigidez é exportada "individualmente" para cada combinação de resultados calculada no RF-CONCRETE Members. Weitere Hinweise zu den Optionen "individuell" und "passend zur Referenzlast" finden Sie auch in den weiterführenden Links (siehe unten).

Nach der Berechnung in RF-BETON Stäbe stehen die exportierten Steifigkeiten der berechneten LK's in RFEM zur Verfügung und können dort in den jeweiligen LK's für eine erneute Schnittgrößenberechnung aktiviert werden. Para o fazer, ative as outras opções da respetiva combinação de resultados nos dados gerais. No separador "Outras opções", pode ativar a rigidez exportada do módulo adicional RF-CONCRETE Members para uma nova determinação dos esforços internos.

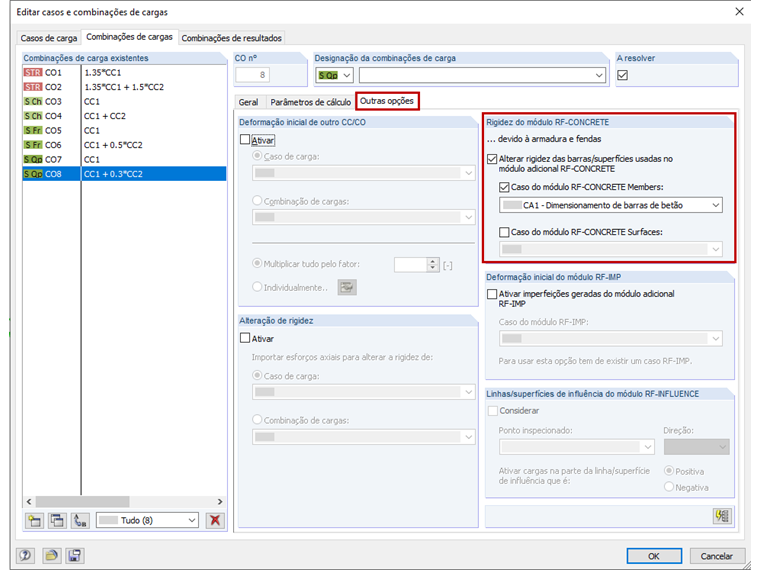

2 Outras opções nos parâmetros de cálculo das combinações de carga no RFEM

Nachdem die Schnittgrößen der LK's in RFEM (unter Berücksichtigung der exportierten Steifigkeit aus RF-BETON Stäbe) erneut berechnet wurden, können diese für eine Bemessung in RF-BETON Flächen angesetzt werden.

Die nachfolgende Grafik zeigt die Verformungen der Rippendecke in RF-BETON Flächen unter Berücksichtigung der Steifigkeit im Zustand II aus der Bemessung in RF-BETON Stäbe.

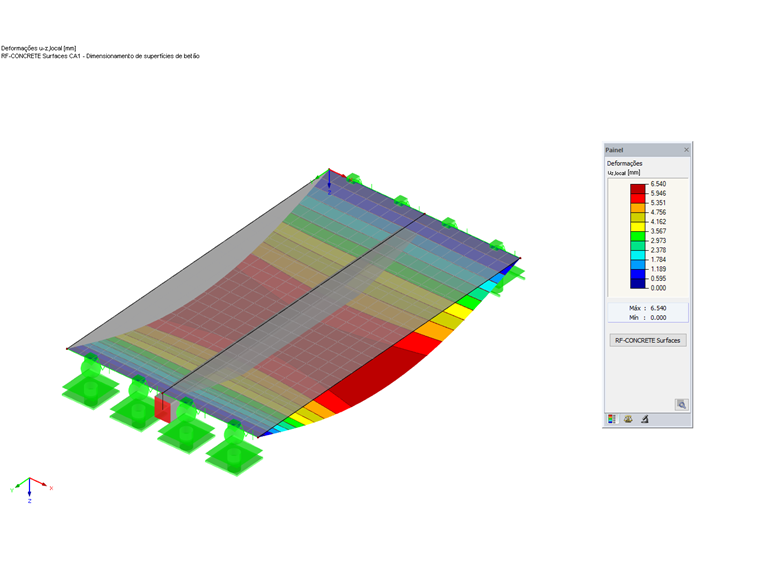

3 Deformações do RF-CONCRETE Surfaces incl. Rigidez exportada no estado II do RF-CONCRETE Members

Em comparação com a Figura 03, a rigidez linear elástica do estado não fendilhado (estado I) foi aplicada à viga excêntrica na Figura 04.

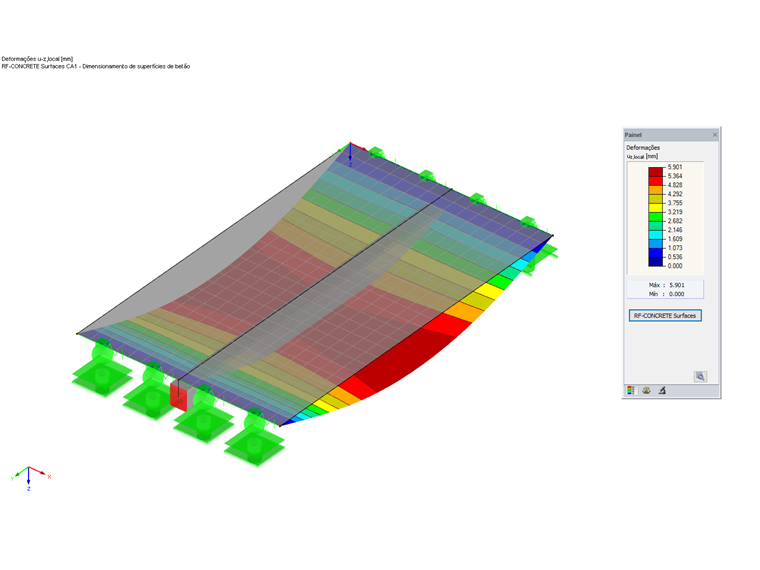

4 Deformações do RF-CONCRETE Surfaces sem rigidez do RF-CONCRETE Members

Notas sobre o procedimento descrito acima:

• Neste caso, o cálculo foi realizado primeiro no RF-CONCRETE Members e a rigidez resultante foi exportada. Foi selecionado este procedimento porque se partiu do principio de que a secção retangular excêntrica passaria primeiro para o estado de fendilhação (estado II).
• O procedimento apresentado "apenas" descreve uma iteração e é, portanto, apenas uma "aproximação", uma vez que foi assumida uma laje não fendilhada para o cálculo da secção retangular excêntrica.
• O efeito de retração é aplicado como uma carga externa no cálculo NL do RF‑CONCRETE Members. Isto significa que, por exemplo, uma armadura assimétrica resultaria numa curvatura adicional, mesmo que a secção permanecesse no estado não fendilhado. Ao calcular a laje no RF-CONCRETE Surfaces, este efeito de retração na secção da barra já não é considerado.
