В Tekla также можно создавать файлы RFEM/RSTAB без лицензии RFEM/RSTAB. Однако на компьютере с установленной программой Tekla должна быть установлена программа RFEM/RSTAB. Достаточно установить пробную версию RFEM/RSTAB, которую можно скачать здесь:
https://www.dlubal.com/ru/downloads-and-information/free-trial-versions/download-trial-versions

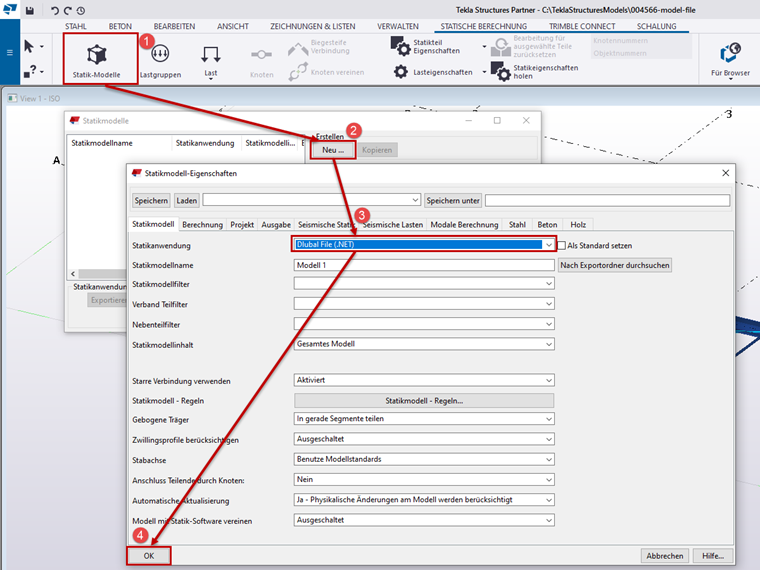

Чтобы экспортировать модель из Tekla в RFEM/RSTAB, необходимо сначала создать конструктивную модель в Tekla. Для этого откройте диалоговое окно «Конструктивные модели», выбрав вкладку «Расчет конструкций» → «Конструктивные модели». Кнопка «Создать ...» открывает диалоговое окно «Свойства расчетной модели», в котором во вкладке «Расчетная модель» можно выбрать приложение для расчета «Файл Dlubal (.NET)» (Рисунок 01).
Свойства конструктивных элементов можно задать в программе Tekla в диалоговом окне для свойств конструктивных элементов.

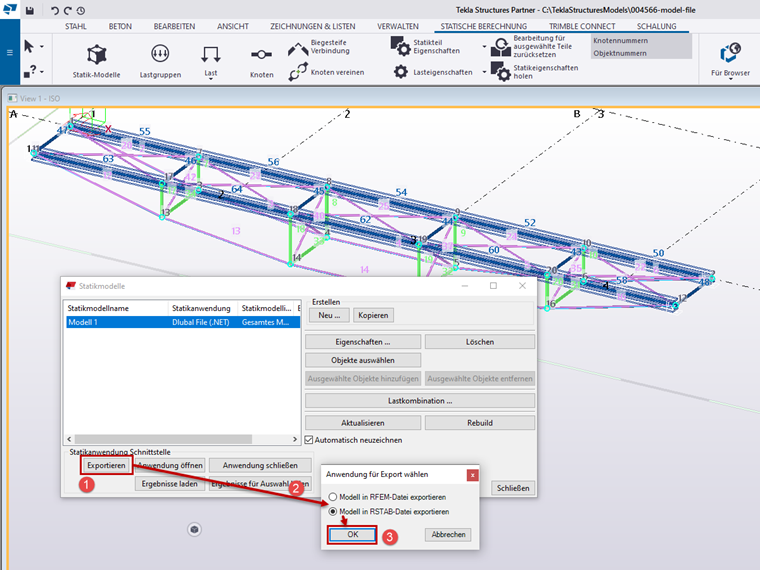

В диалоговом окне «Расчетные модели» выберите расчетную модель для экспорта. Кнопка «Экспорт» открывает диалоговое окно «Выбрать приложение для экспорта», в котором можно выбрать требуемое целевое приложение (Рисунок 02).

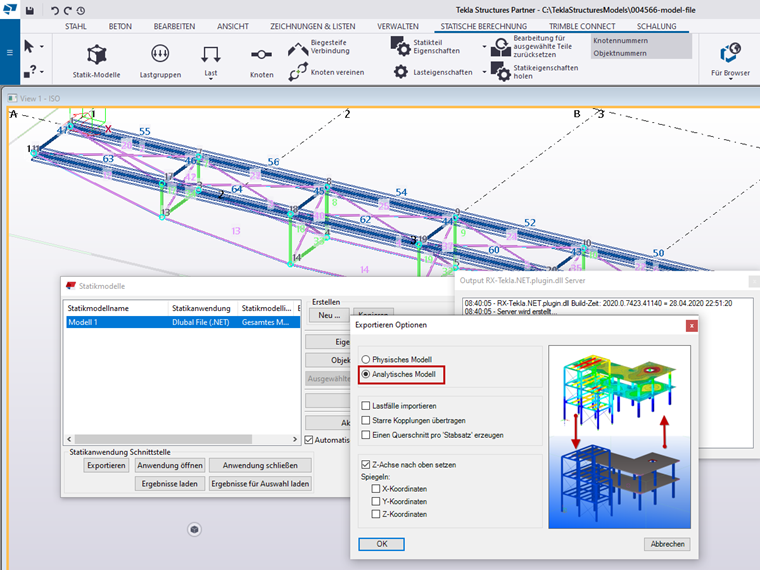

В окне «Опции экспорта» выберите опцию «Аналитическая модель», чтобы экспортировать аналитическую модель (Рисунок 03).

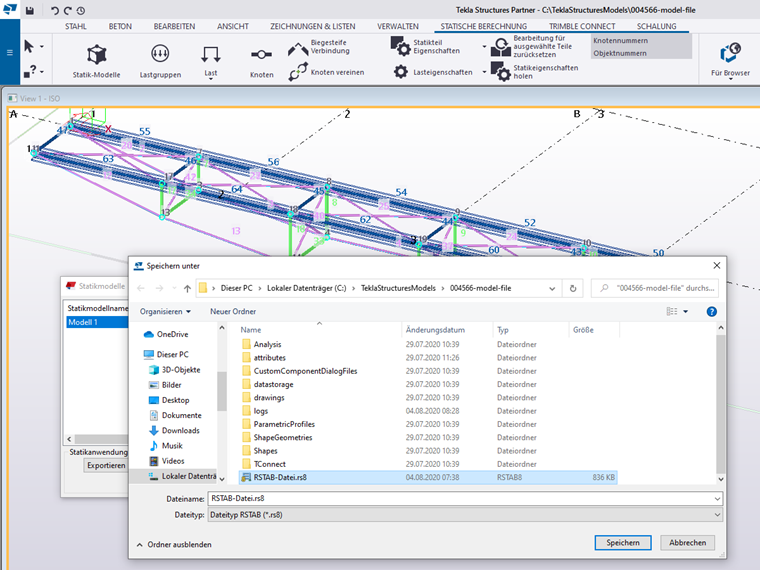

Расположение файла RF5/RS8 можно выбрать после нажатия кнопки «OK».
В видео показано создание конструктивной модели с определением конструктивных свойств, таких как тип стержня, шарниры и опоры, а также экспорт в файл RSTAB.
