Dans Tekla, il est possible de créer des fichiers RFEM/RSTAB même sans licence RFEM/RSTAB. Cependant, RFEM/RSTAB doit être installé sur le même ordinateur que Tekla. Il suffit pour cela de télécharger une version d'essai.
Pour exporter un modèle de Tekla vers RFEM/RSTAB, vous devez d'abord créer un modèle de structure dans Tekla. Pour ce faire, ouvrez la boîte de dialogue « Modèles de structure » via l'onglet « Calcul de structure » → « Modèles de structure ». Le bouton « Nouveau » ouvre la boîte de dialogue « Propriétés du modèle d'analyse », où vous pouvez sélectionner l'application d'analyse « Fichier Dlubal (.NET) » dans l'onglet « Modèle d'analyse » (Figure 01).
Les propriétés des parties structurales peuvent être définies dans la boîte de dialogue des propriétés des parties de la structure dans Tekla.

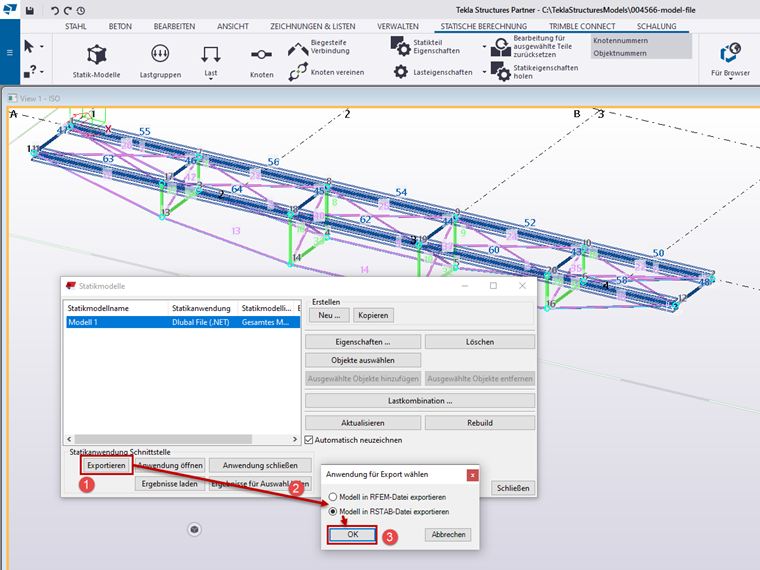

Dans la boîte de dialogue « Modèles analytiques », sélectionnez le modèle analytique à exporter. Le bouton « Exporter » ouvre la boîte de dialogue « Sélectionner l'application pour l'exportation », dans laquelle vous pouvez sélectionner l'application cible souhaitée (Figure 02).

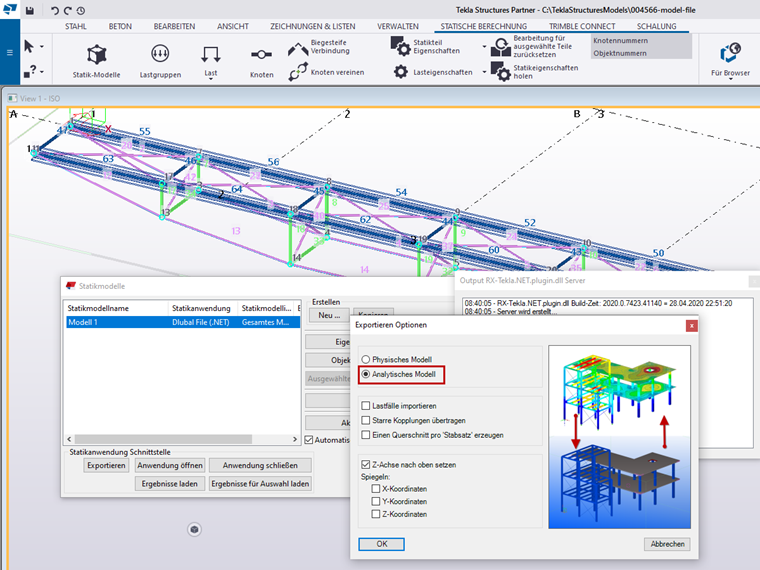

Dans la fenêtre « Options d'exportation », sélectionnez l'option « Modèle analytique » pour exporter le modèle analytique (Figure 03).

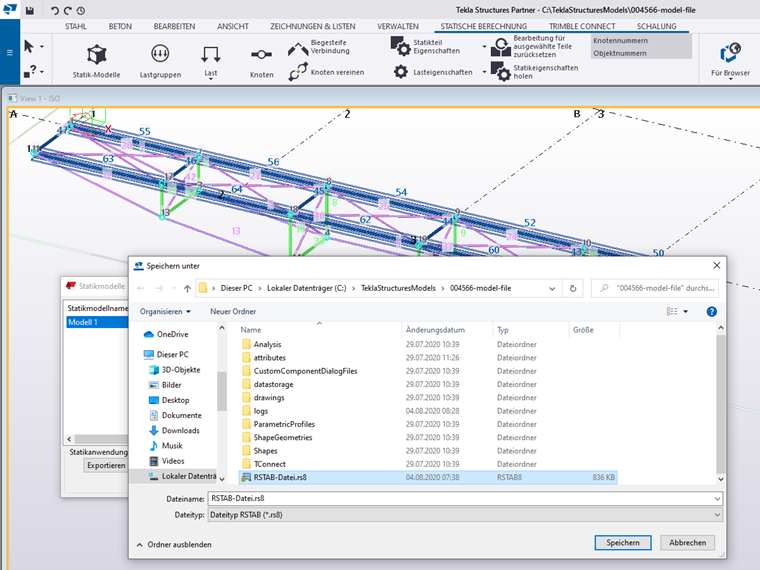

L'emplacement du fichier rf5/rs8 peut être sélectionné après avoir cliqué sur « OK ».
Im Video wird die Erstellung des Statikmodells mit Definition der statischen Eigenschaften wie Stabtyp, Gelenke und Auflager und der Export in eine RSTAB-Datei gezeigt.
