Risposta:
In Tekla, è anche possibile creare file RFEM/RSTAB senza avere una licenza RFEM/RSTAB. Tuttavia, RFEM/RSTAB deve essere installato su un computer con Tekla installato. È sufficiente installare la versione di prova di RFEM/RSTAB, che è possibile scaricare qui:

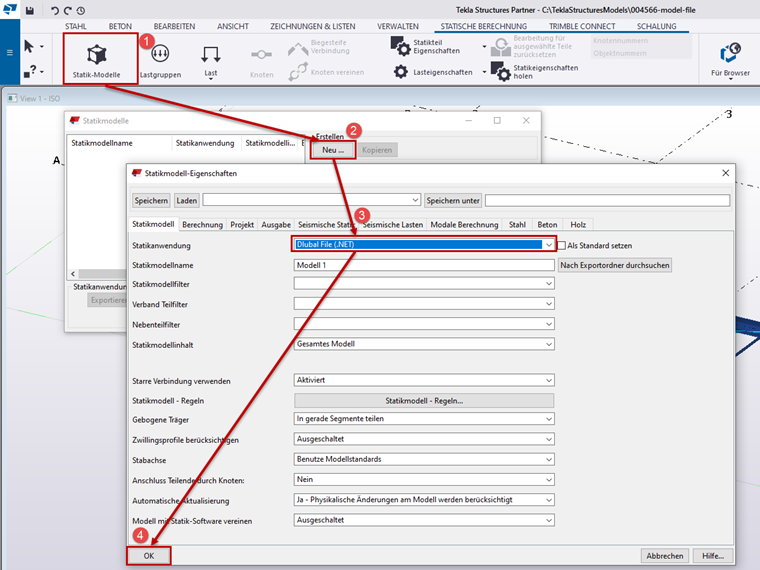

Per esportare un modello da Tekla a RFEM/RSTAB, è necessario prima creare un modello strutturale in Tekla. Per fare ciò, aprire la finestra di dialogo "Modelli strutturali" tramite la scheda "Analisi strutturale" → "Modelli strutturali". Il pulsante "Nuovo..." apre la finestra di dialogo "Proprietà del modello di analisi", dove è possibile selezionare l'applicazione di analisi "File Dlubal (.NET)" nella scheda "Modello di analisi" (Figura 01).
Le proprietà delle parti strutturali possono essere definite in Tekla nella finestra di dialogo per le proprietà delle parti strutturali.
Nella finestra di dialogo "Modelli di analisi", selezionare il modello di analisi da esportare. Il pulsante "Esporta" apre la finestra di dialogo "Seleziona applicazione per l'esportazione", dove è possibile selezionare l'applicazione di destinazione desiderata (Figura 02).

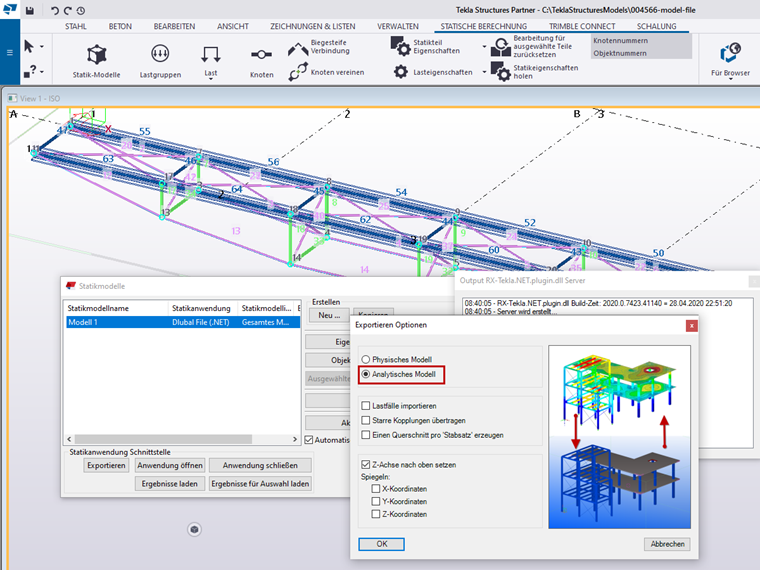

Nella finestra "Opzioni di esportazione", selezionare l'opzione "Modello analitico" per esportare il modello analitico (Figura 03).

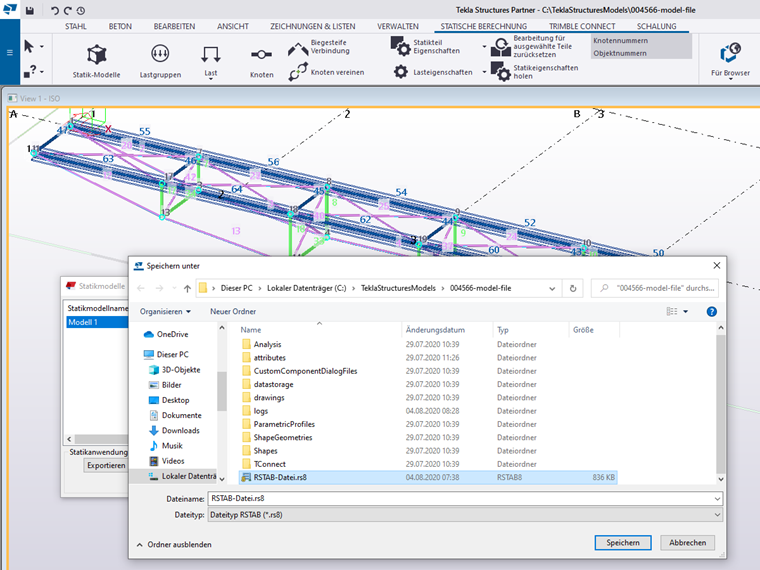

La posizione del file rf5/rs8 può essere selezionata dopo aver fatto clic su "OK".
4
Salva
Im Video wird die Erstellung des Statikmodells mit Definition der statischen Eigenschaften wie Stabtyp, Gelenke und Auflager und der Export in eine RSTAB-Datei gezeigt.
