Resposta:
No Tekla, também é possível criar ficheiros do RFEM/RSTAB sem ter uma licença do RFEM/RSTAB. No entanto, o RFEM/RSTAB tem de ser instalado no computador com o Tekla instalado. É suficiente instalar a versão de teste do RFEM/RSTAB, a qual pode ser descarregada aqui:

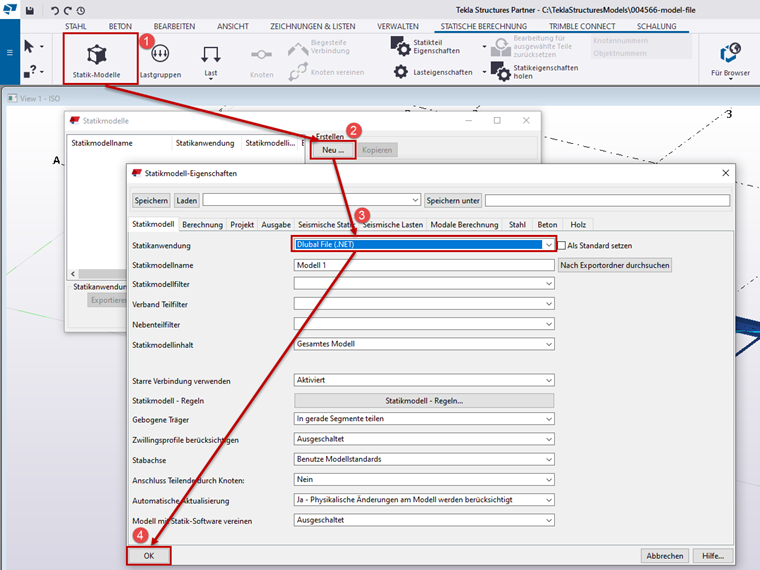

Para exportar um modelo do Tekla para o RFEM/RSTAB, primeiro é necessário criar um modelo estrutural no Tekla. Para isso, abra a caixa de diálogo "Modelos estruturais" através do separador "Análise estrutural" → "Modelos estruturais". O botão "Novo ..." abre a caixa de diálogo "Propriedades de modelo de análise", onde pode selecionar a aplicação de análise "Ficheiro Dlubal (.NET)" no separador "Modelo de análise" (Figura 1).
As propriedades das partes estruturais podem ser definidas no Tekla na caixa de diálogo para as propriedades das partes estruturais.

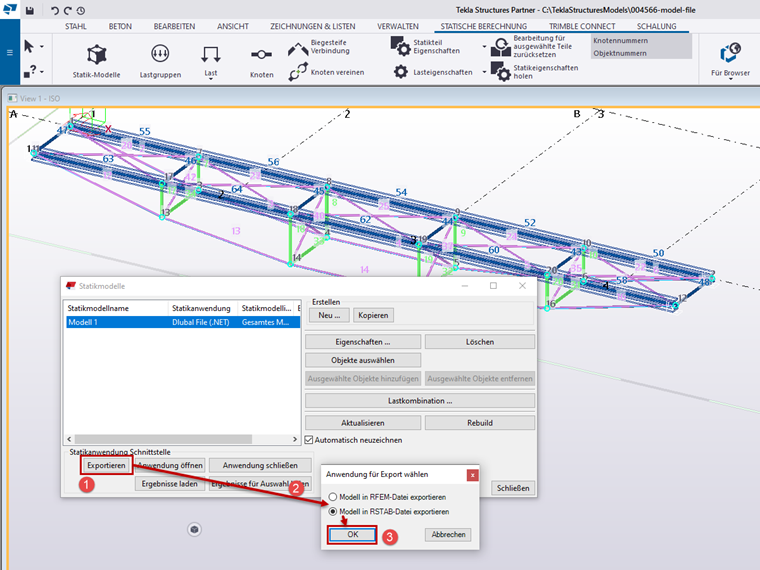

Na caixa de diálogo "Modelos estruturais", selecione o modelo estrutural a ser exportado. O botão "Exportar" abre a caixa de diálogo "Selecionar aplicação para exportação", onde pode selecionar a aplicação de destino desejada (Figura 02).

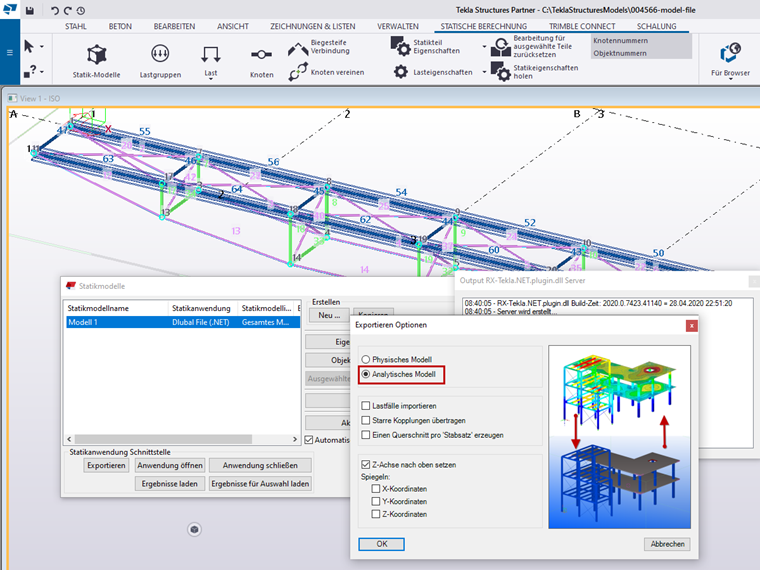

Na janela "Opções de exportação", selecione a opção "Modelo analítico" para exportar o modelo analítico (Figura 03).

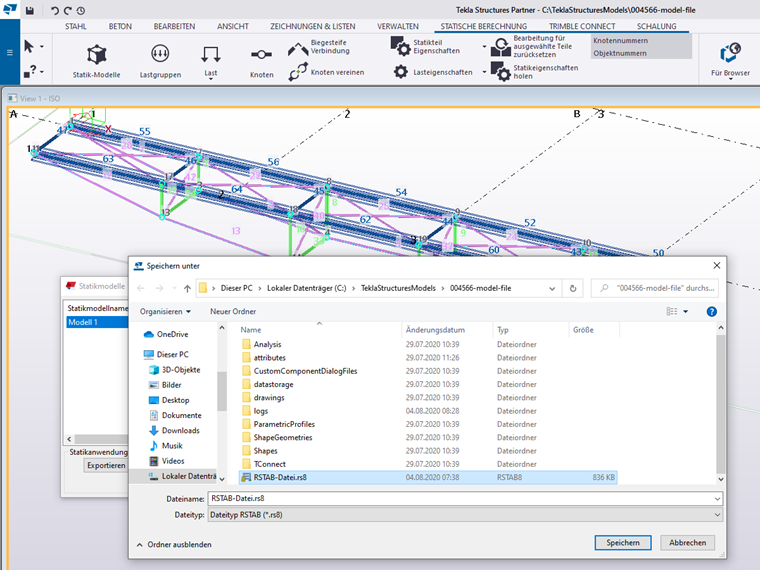

A localização do ficheiro rf5/rs8 pode ser selecionada após clicar em "OK".
4
Guardar
Im Video wird die Erstellung des Statikmodells mit Definition der statischen Eigenschaften wie Stabtyp, Gelenke und Auflager und der Export in eine RSTAB-Datei gezeigt.
