Odpowiedź:
W Tekla można również tworzyć pliki RFEM/RSTAB bez posiadania licencji RFEM/RSTAB. Jednak program RFEM/RSTAB musi być zainstalowany na komputerze z zainstalowanym programem Tekla. Wystarczy zainstalować wersję trial programu RFEM/RSTAB, którą można pobrać tutaj:

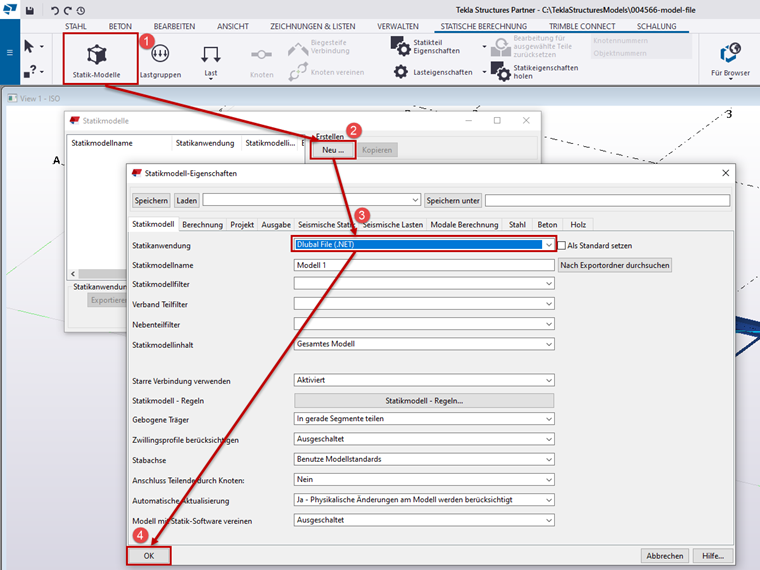

Aby wyeksportować model z Tekla do RFEM/RSTAB, należy najpierw utworzyć model konstrukcyjny w Tekla. W tym celu za pomocą zakładki 'Analiza konstrukcyjna' → 'Modele konstrukcyjne' należy otworzyć okno dialogowe "Modele konstrukcyjne". Przycisk "Nowy..." otwiera okno dialogowe "Właściwości modelu analitycznego", w którym w zakładce "Model analityczny" (rys. 01) można wybrać aplikację do analizy "Plik Dlubal (.NET)".
Właściwości części konstrukcyjnych można zdefiniować w programie Tekla w oknie dialogowym właściwości części konstrukcyjnych.

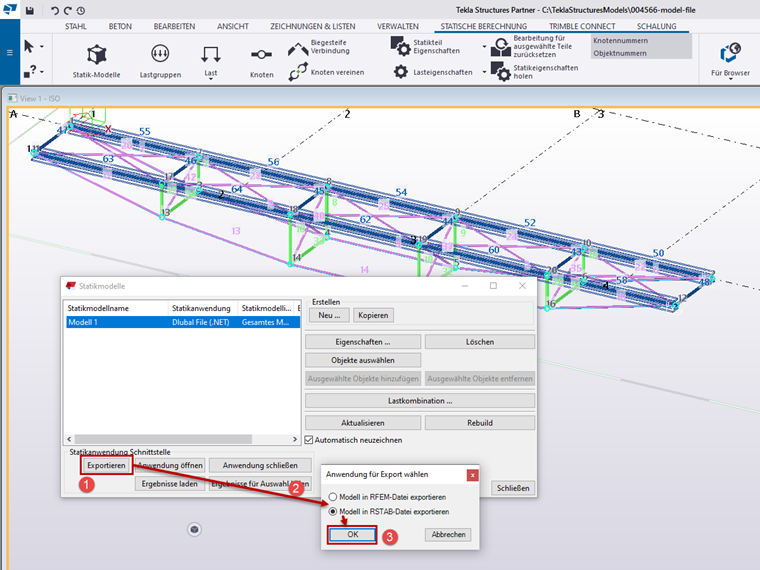

W oknie dialogowym 'Modele analityczne' należy wybrać model analityczny, który ma zostać wyeksportowany. Przycisk „Eksportuj” otwiera okno dialogowe „Wybierz aplikację do eksportu”, w którym można wybrać żądaną aplikację docelową (rys. 02).

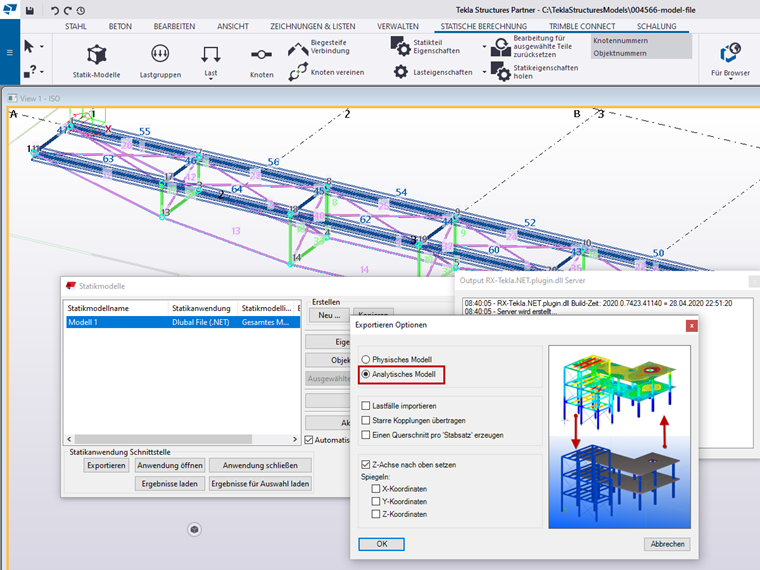

W oknie „Opcje eksportu” należy wybrać opcję „Model analityczny”, aby wyeksportować model analityczny (Rysunek 03).

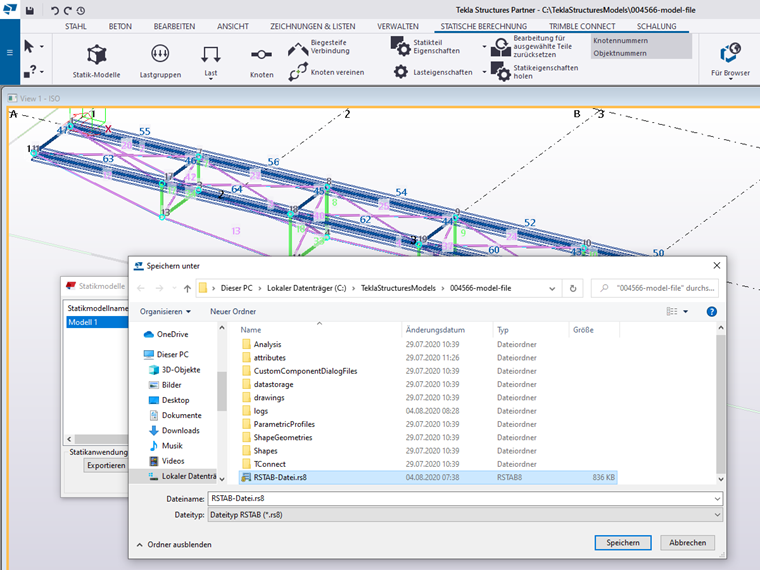

Lokalizację pliku rf5/rs8 można wybrać po kliknięciu przycisku "OK".
4
Zapisz
Im Video wird die Erstellung des Statikmodells mit Definition der statischen Eigenschaften wie Stabtyp, Gelenke und Auflager und der Export in eine RSTAB-Datei gezeigt.
