Die Erstellung von RSTAB-/ RFEM-Dateien ist in Tekla auch ohne Lizenz von RSTAB/ RFEM möglich. RSTAB/ RFEM muss jedoch auf dem Rechner installiert sein, auf dem auch Tekla installiert ist. Es genügt die Installation der Testversion von RSTAB/ RFEM, die hier heruntergeladen werden kann:
https://www.dlubal.com/de/downloads-und-infos/kostenlose-testversion/testversion-herunterladen
Für den Export eines Modells aus Tekla nach RSTAB/ RFEM ist zunächst in Tekla ein Statikmodell zu erstellen. Hierzu ist der Dialog "Statikmodelle" über Registerkarte "Statische Berechnung" → "Statik-Modelle" zu öffnen. Die Schaltfläche "Neu..." öffnet den Dialog "Statikmodell-Eigenschaften", in dem im Register "Statikmodell" die Statikanwendung "Dlubal File (.NET)" auszuwählen ist (Bild 1).
Die Eigenschaften von Statikteilen können in Tekla im Dialog für die Statikteileigenschaften definiert werden.

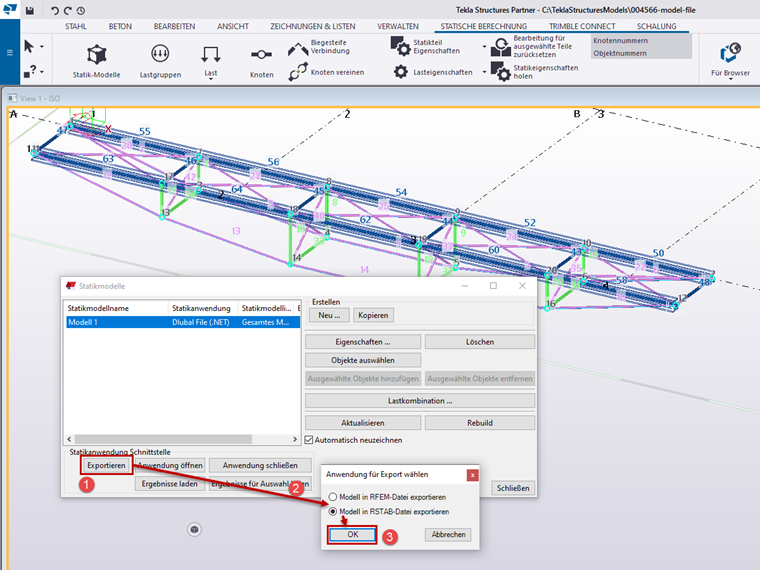

Im Dialog "Statikmodelle" ist dann das zu exportierende Statikmodell auszuwählen. Die Schaltfläche "Exportieren" öffnet den Dialog "Anwendung für Export wählen", in dem die gewünschte Zielanwendung auszuwählen ist (Bild 2).

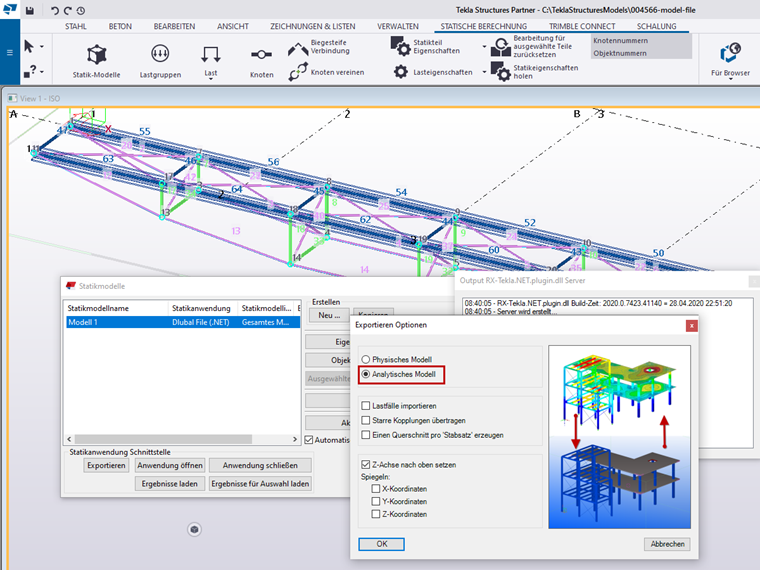

Im Fenster "Exportieren Optionen" ist für den Export des analytischen Modells die Option "Analytisches Modell" auszuwählen (Bild 3).

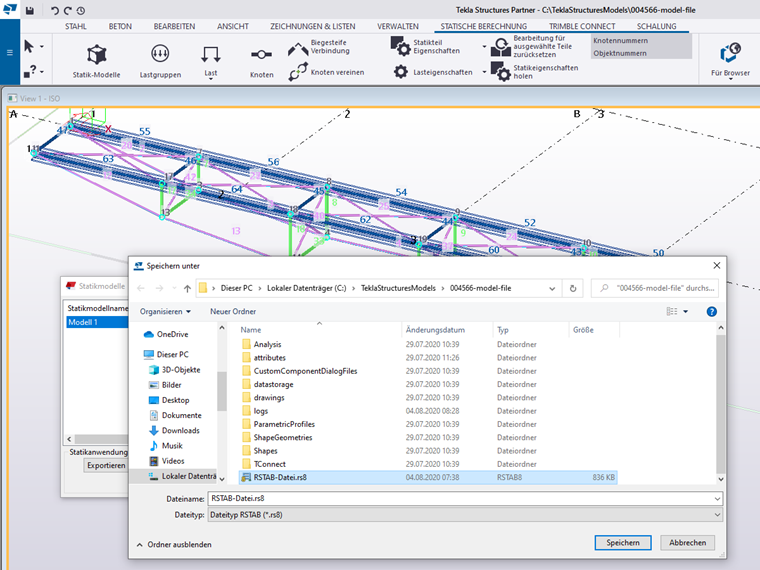

Der Speicherort der rs8-Datei/ rf5-Datei kann nach Klick auf "OK" ausgewählt werden.
Im Video wird die Erstellung des Statikmodells mit Definition der statischen Eigenschaften wie Stabtyp, Gelenke und Auflager und der Export in eine RSTAB- Datei gezeigt.
