Export souborů RFEM/RSTAB z programu Tekla

Vytvoření souborů programů RSTAB/RFEM je možné v programu Tekla také bez licence pro RSTAB/RFEM. Program RSTAB/RFEM však musí být nainstalován na počítači, na kterém je nainstalován také program Tekla. Stačí nainstalovat zkušební verzi programu RSTAB/RFEM, kterou si můžete stáhnout zde:

• 90denní zkušební verze ke stažení

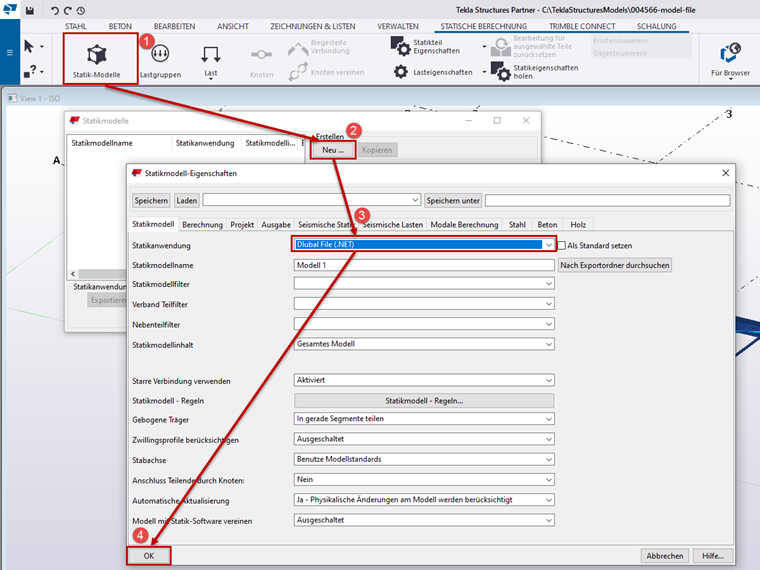

Pro export modelu z Tekly do programu RSTAB/RFEM je třeba nejprve vytvořit statický model v programu Tekla. Za tímto účelem otevřete dialog "Statické modely" pomocí záložky "Statický výpočet" → "Statické modely". Tlačítko "Nový..." otevře dialog "Vlastnosti analytického modelu", kde v záložce "Analysis Model" (Obrázek 01) můžete vybrat analytickou aplikaci "Dlubal File (.NET)".

1 Vytvoření statického modelu

Vlastnosti statických dílů lze v programu Tekla definovat v dialogu pro vlastnosti statických dílů.

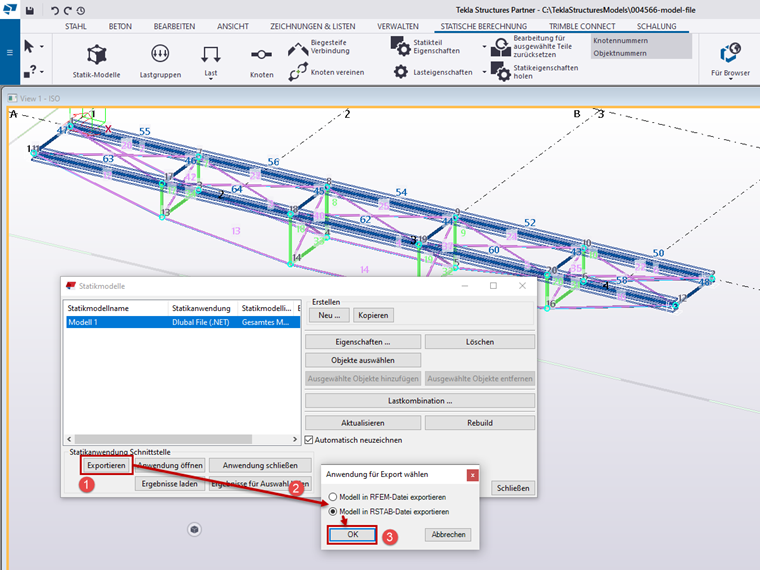

V dialogu "Statické modely" vyberte statický model, který se má exportovat. Po kliknutí na tlačítko "Exportovat" se otevře dialog "Vybrat aplikaci pro export", v němž lze vybrat požadovanou cílovou aplikaci (Obrázek 2).

2 Výběr aplikace pro export

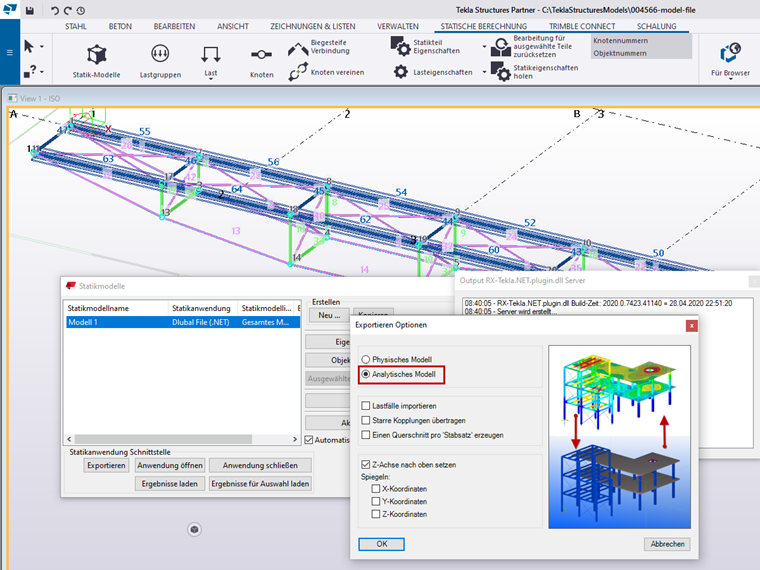

V okně "Možnosti exportu" vyberte možnost "Analytický model" pro export analytického modelu (Obrázek 3).

3 Možnosti exportu

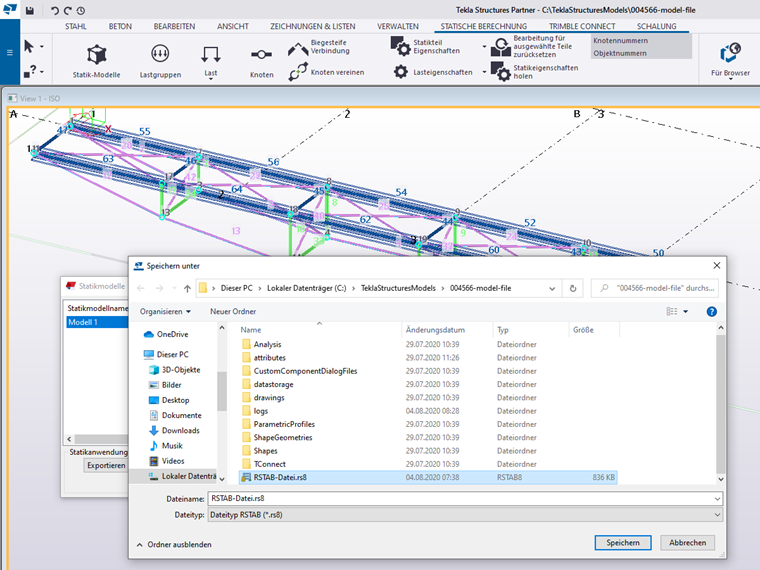

Po kliknutí na tlačítko "OK" je možné vybrat umístění souboru rs8/rf5.

4 Uložit

Im Video wird die Erstellung des Statikmodells mit Definition der statischen Eigenschaften wie Stabtyp, Gelenke und Auflager und der Export in eine RSTAB-Datei gezeigt.
