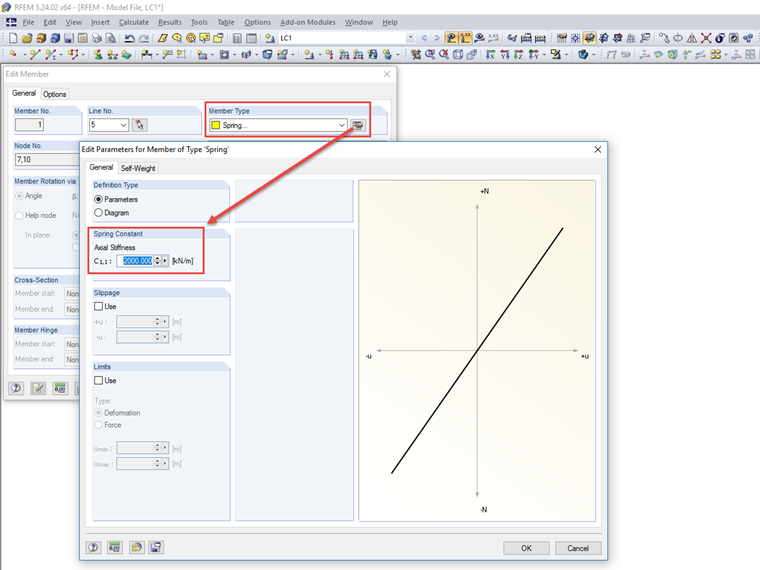

В принципе можно сказать, что опора с заданной жесткостью пружины ведет себя как шарнирно-опертая колонна. Чтобы лучше проиллюстрировать ситуацию, используйте вместо опоры с заданной жесткостью пружины, стержень типа «Пружина» (см. Рисунок 01), который оказывает в программе тот же эффект.

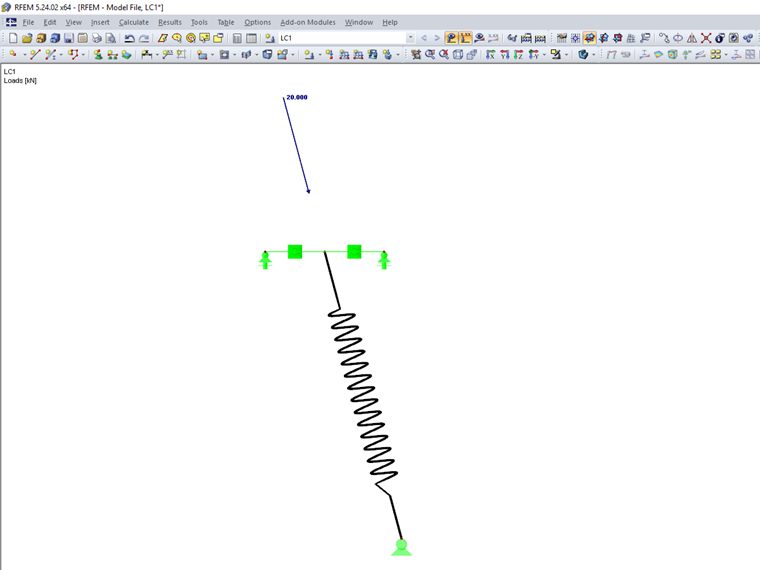

В данном случае модель A (Рисунок 02) представляет собой наклонную шарнирно-опертую колонну, которая в идеально случае поглощает лишь нормальные силы.

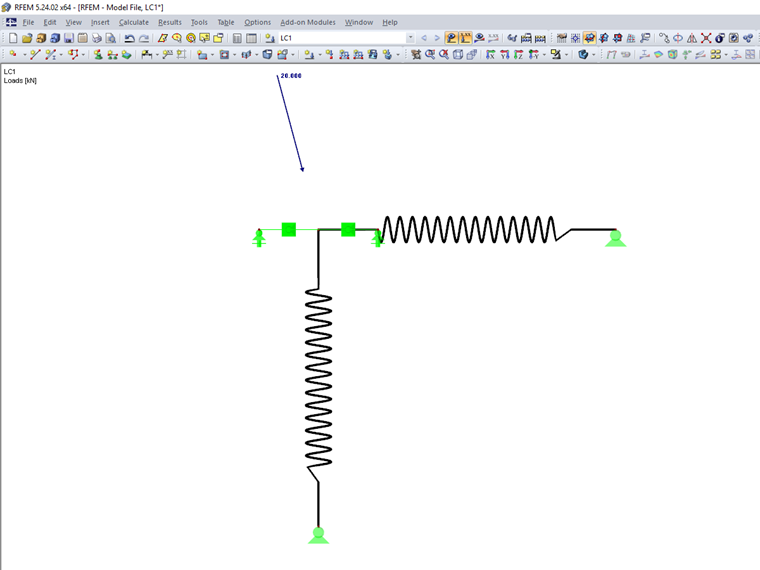

В модели B (Рисунок 03) затем эта наклонная шарнирно-опертая колонна разделена на две части, вследствие чего возникает асимметричная рама.
И поскольку поверхность обеих моделей может перемещаться по горизонтали (глобально), возникает прогиб, который в случае шарнирной колонны в модели A приводит к более большой деформацию, чем в случае асимметричной стабилизирующей рамы в модели B.

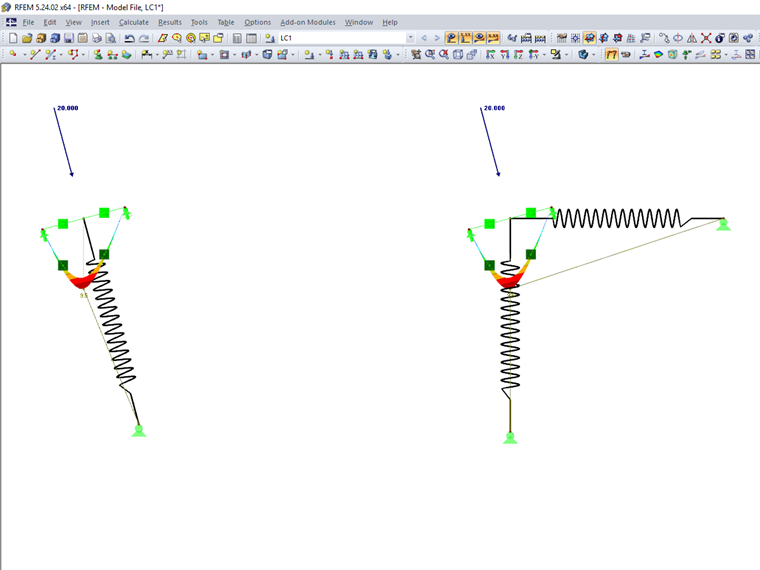

Потому, одинаковые деформации могут в данных моделях возникать только тогда, когда поверхность нагружена перпендикулярно своей плоскости, то есть без бокового прогиба (см. Рисунок 04).
