He analizado dos modelos de pilote inclinado como apoyo con una rigidez elástica definida. Una superficie que se puede mover horizontalmente (globalmente) se usa para la transmisión de la fuerza. El pilote perforado en el modelo A es un apoyo inclinado 15 ° con una rigidez elástica de 2.000 kN/m en dirección axial. El pilote perforado del Modelo B es un apoyo con las rigideces elásticas definidas, dividido en los componentes horizontales y verticales respectivos. El valor de la rigidez elástica es siempre el mismo (2.000 kN/m). En mi opinión, ambos modelos son equivalentes. De todos modos, ¿por qué hay diferentes resultados en la deformación?

Respuesta

En principio, un apoyo con la rigidez elástica definida actúa como una columna articulada. Para ilustrar mejor la situación, use el tipo de barra "Muelle" (ver imagen 01), que tiene el mismo efecto dentro del programa que un apoyo con la rigidez elástica definida.

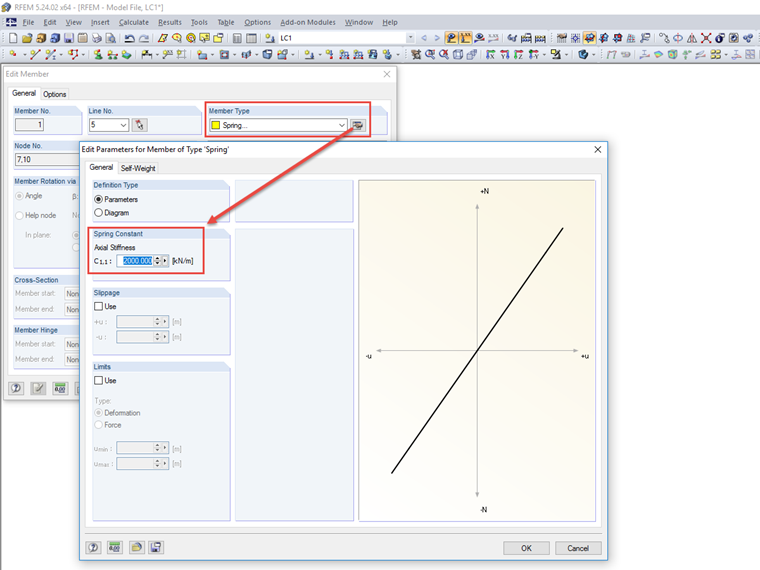

Imagen 01 - Tipo de barra "Muelle"

En este caso, el modelo A (imagen 02) es una columna articulada inclinada, que idealmente solo absorbe esfuerzos axiles.

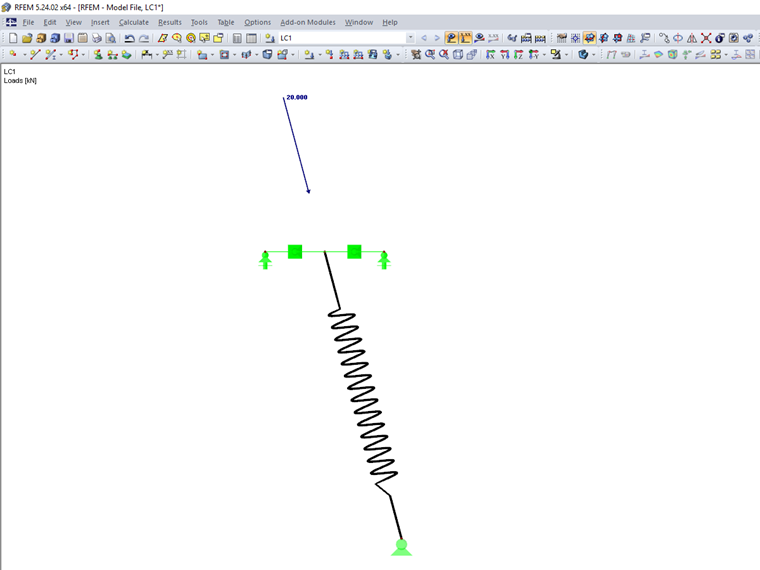

Imagen 02 - Modelo A: Columna articulada

En el modelo B (imagen 03), el pilar articulado inclinado se divide en dos componentes para que se cree un pórtico asimétrico.

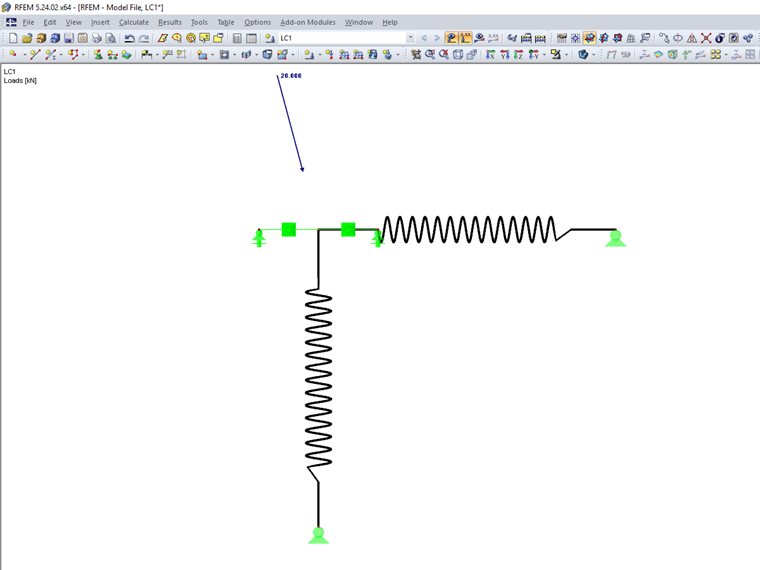

Imagen 03 - Modelo B: estructura asimétrica

Dado que la superficie de ambos modelos es desplazable horizontalmente (globalmente), se produce una flecha que tiene una deformación mayor en el caso del pilar articulado en el modelo A que en el caso del pórtico estabilizador asimétrico en el modelo B.

Por lo tanto, las mismas deformaciones solo pueden ocurrir en ambos modelos si la superficie se carga perpendicular a su plano, es decir, sin flecha lateral (ver imagen 04).

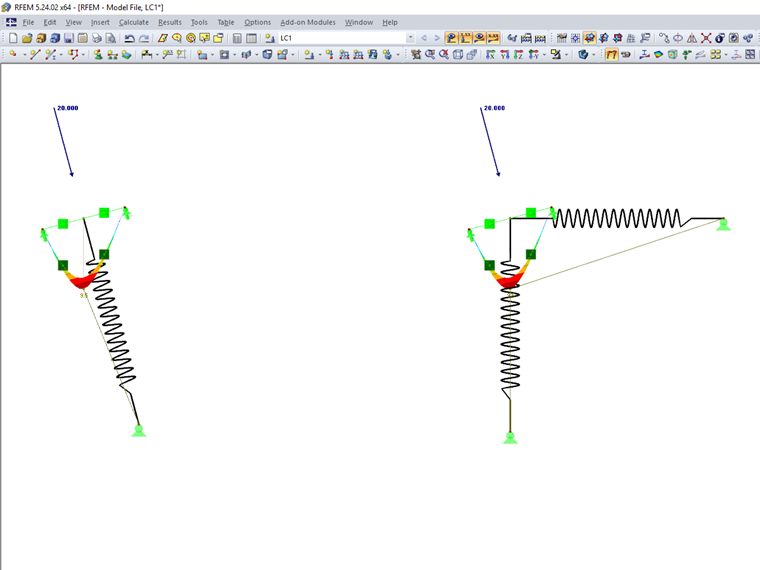

Imagen 04 - Deformación sin deflexión lateral de la superficie
