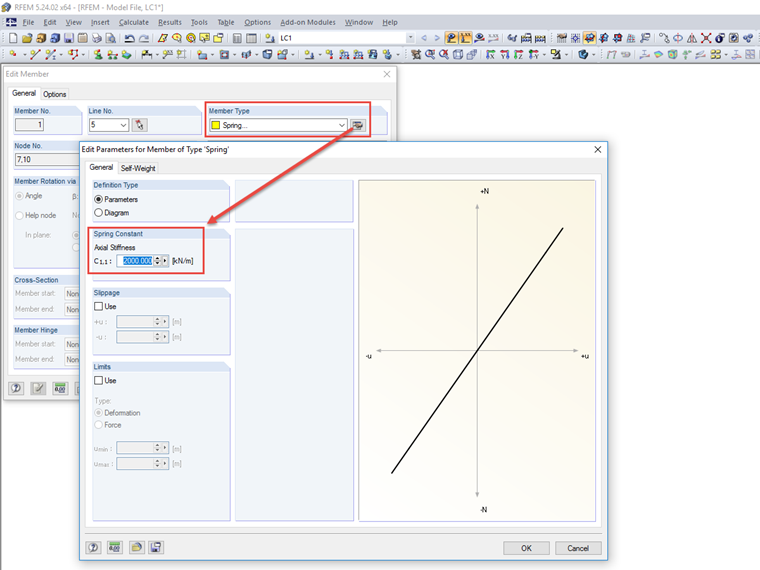

Un appui avec une rigidité de ressort définie agit en principe comme un poteau articulé. Pour mieux illustrer la situation, utilisez le type de barre « Ressort » (voir la Figure 01), qui a le même effet dans le programme qu'un appui avec la rigidité de ressort définie.

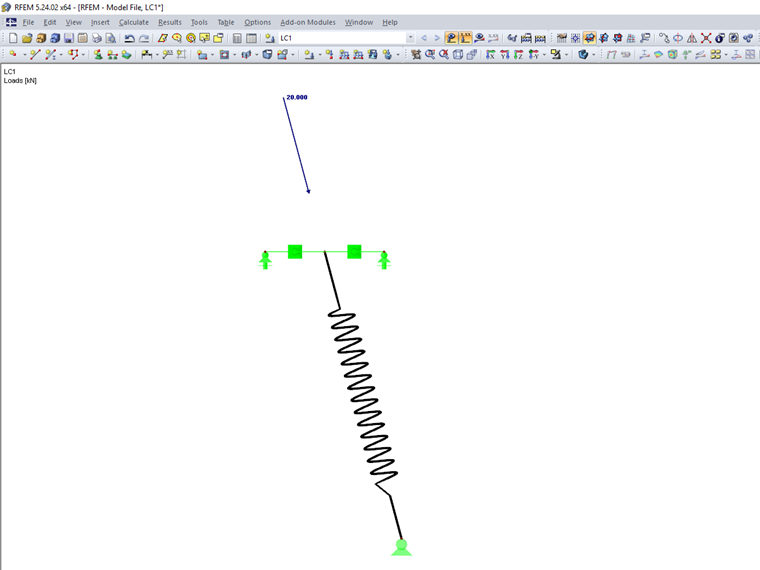

Dans ce cas, le modèle A (Figure 02) est un poteau articulé incliné qui, idéalement, n'absorbe que les efforts normaux.

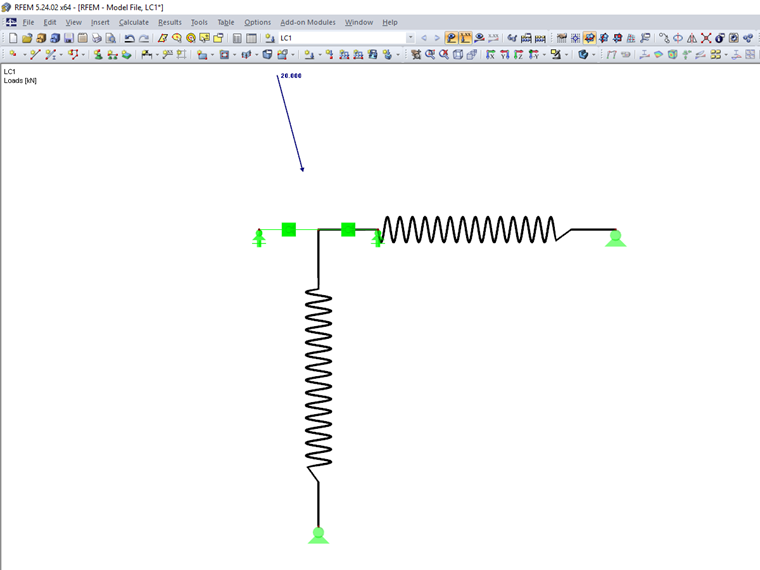

Dans le modèle B (Figure 03), le poteau articulé incliné est divisé en deux composants afin de créer un cadre asymétrique.
Étant donné que la surface des deux modèles peut être déplacée horizontalement (globalement), une flèche se produit avec une déformation plus importante dans le cas du poteau articulé dans le modèle A que dans le cas du cadre stabilisateur asymétrique dans le modèle B.

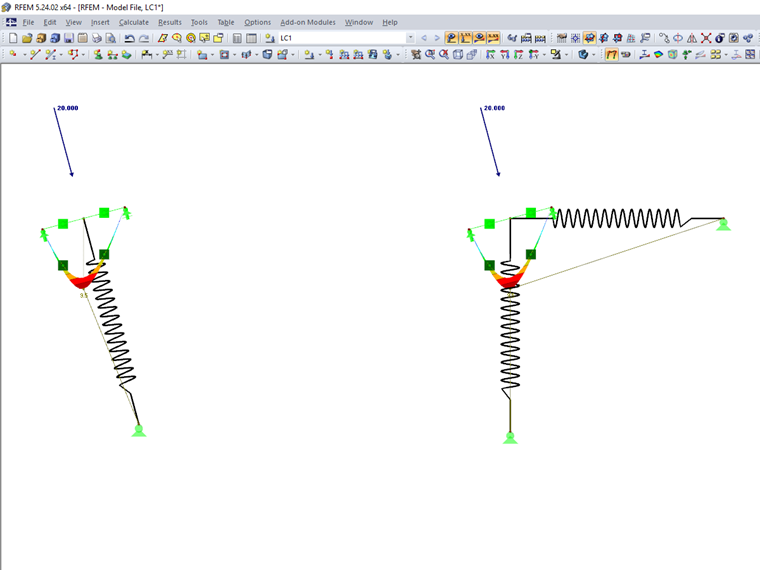

Par conséquent, les mêmes déformations ne peuvent se produire dans les deux modèles que si la surface est chargée perpendiculairement à son plan, c'est-à-dire sans flèche latérale (voir la Figure 04).
