описания результатов армирования

Описание арматуры в навигаторе «Результаты» определяется следующим образом:

A_{s,-z (top)}

• Верхняя продольная арматура - это вся продольная арматура, которая находится выше центральной оси сечения, см. Рисунок 01

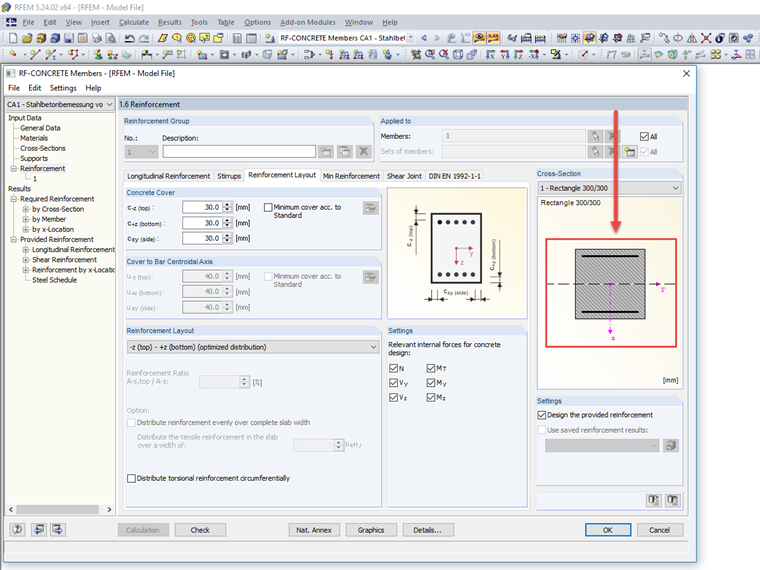

  1 Сечение бетона с отображением арматуры и оси центра тяжести

A_{s,+z (bottom)}

• Нижняя продольная арматура - это вся продольная арматура, которая находится ниже центральной оси сечения

A_s,T

• Общая продольная арматура сечения, предотвращающая кручения

A_{s,-z (top)} + A_s,T/2

• Верхняя продольная арматура (см. выше) плюс половина требуемой продольной арматуры для предотвращения кручения

A_{s,+z (нижняя)} + A_s,T/2

• Нижняя продольная арматура (см. выше) плюс половина требуемой продольной арматуры для предотвращения кручения

a_{sw,T,хомут}

• Армирование хомутом для предотвращения кручения
• Всегда одноплечное, которое означает Bewehrungsgehalt aus einem Schnitt an einem Bügelstab
• вытекающее из теоретических допущений спирального армирования хомутами.

a_sw,V,stirrup

• Армирование хомутом от поперечной силы
• Двух-, трех- или четырехплечное армирование, которое означает количество армирования от одного плеча на двух, трех или четырех стержнях с хомутами.
• Количество требуемых плеч притом можно настроить в параметрах хомутов, окно «1.6 Армирование», вкладка «Хомуты» (см. Рисунок 02)

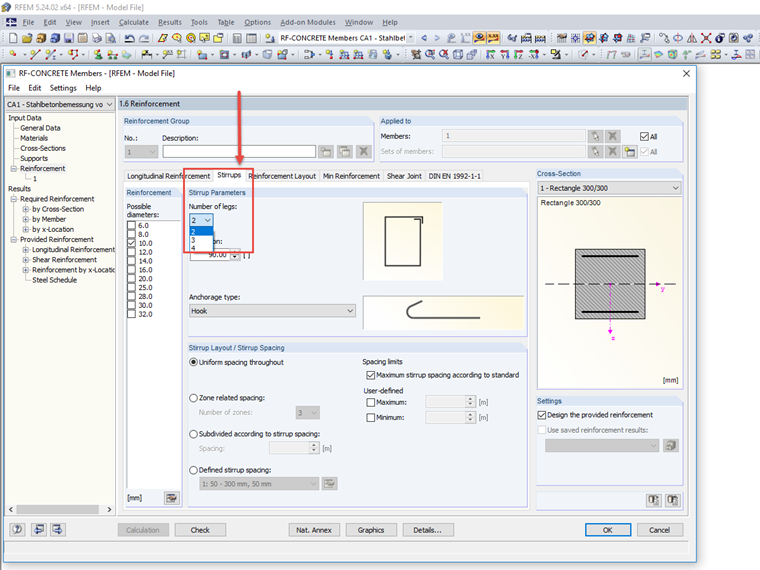

  2 Параметры хомута: Количество срезов хомутов

2*a_{sw,T,хомут} + a_{sw,V,хомут}

• Общее армирование хомутами от кручения и поперечной силы
• В данном случае, речь идет о двуплечном армировании для предотвращения кручения, поэтому перед a_{sw,T,хомут} указан коэффициент 2, а поперечная арматура соответствует настройками из Рисунка 02
