Denotaciones de resultados de armaduras en RFEM 5

Las denominaciones de la armadura en el navegador de resultados se definen de la siguiente manera:

A_{s,-z (arriba)}

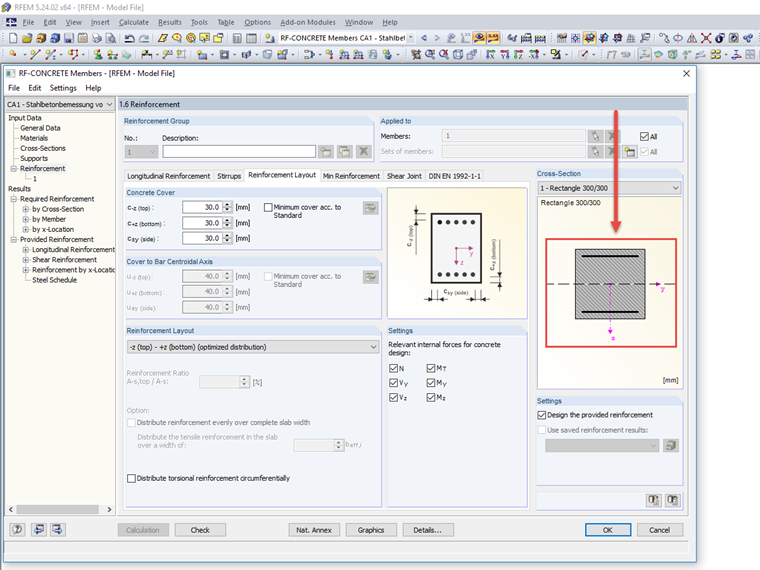

• armadura longitudinal superior, es decir, toda la armadura longitudinal que se encuentra por encima del eje neutral de la sección transversal, ver imagen 1


  1 Sección de hormigón con armadura y eje centroidal

A_{s,+z (abajo)}

• armadura longitudinal inferior, es decir, toda la armadura longitudinal que se encuentra por debajo del eje neutral de la sección transversal

A_s,T

• armadura longitudinal total de la sección transversal, requerida debido a torsión

A_{s,-z (arriba)} + A_s,T/2

• armadura longitudinal superior (ver arriba) más la mitad de la armadura longitudinal requerida por torsión

A_{s,+z (abajo)} + A_s,T/2

• armadura longitudinal inferior (ver arriba) más la mitad de la armadura longitudinal requerida por torsión

a_sw,T,Estribo

• armadura de estribo por torsión
• siempre de un solo corte, lo que significa: contenido de armadura de un corte en un barra del estribo
• resultante de la suposición teórica de una armadura de estribo dispuesta en espiral

a_sw,V,Estribo

• armadura de estribo por fuerza cortante
• de dos, tres o cuatro cortes, lo que significa: contenido de armadura de un corte en dos, tres o cuatro barras del estribo

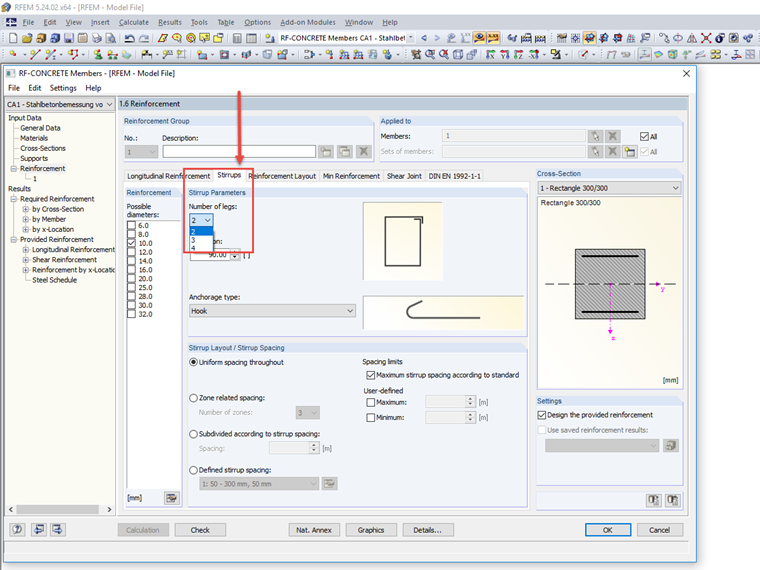

• configuración del número de cortes bajo parámetros del estribo, máscara "1.6 Armadura", pestaña "Estribo", ver imagen 2


  2 Parámetros del estribo: Núm. de secciones

2*a_sw,T,Estribo + a_sw,V,Estribo

• armadura total de estribo por torsión y fuerza cortante
• aquí con dos cortes en torsión, por lo tanto, factor 2 delante de a_sw,T,Estribo, armadura de fuerza cortante según la configuración de la imagen 2
