Descrizione dei risultati dell'armatura di RFEM 5

Le denominazioni dell'armatura nel Navigatore dei risultati sono definite come segue:

A_{s,-z (sopra)}

• armatura longitudinale superiore, cioè tutta l'armatura longitudinale che si trova al di sopra dell'asse centrale della sezione, vedi immagine 1


  1 Sezione trasversale di calcestruzzo con armatura e asse centrale

A_{s,+z (sotto)}

• armatura longitudinale inferiore, cioè tutta l'armatura longitudinale che si trova al di sotto dell'asse centrale della sezione

A_s,T

• armatura longitudinale totale della sezione, necessaria a causa della torsione

A_{s,-z (sopra)} + A_s,T/2

• armatura longitudinale superiore (vedi sopra) più la metà dell'armatura longitudinale necessaria per la torsione

A_{s,+z (sotto)} + A_s,T/2

• armatura longitudinale inferiore (vedi sopra) più la metà dell'armatura longitudinale necessaria per la torsione

a_sw,T,Staffa

• armatura a staffa da torsione
• sempre a un solo taglio, significa: contenuto di armatura da un taglio su una barra della staffa
• risultante dall'assunzione teorica di un'armatura a staffa avvolgente a spirale

a_sw,V,Staffa

• armatura a staffa da forza di taglio
• a due, tre o quattro tagli, significa: contenuto di armatura da un taglio su due, tre o quattro barre della staffa
• impostazione del numero di tagli nei parametri staffa, schermata "1.6 Armatura", scheda "Staffa", vedi immagine 2

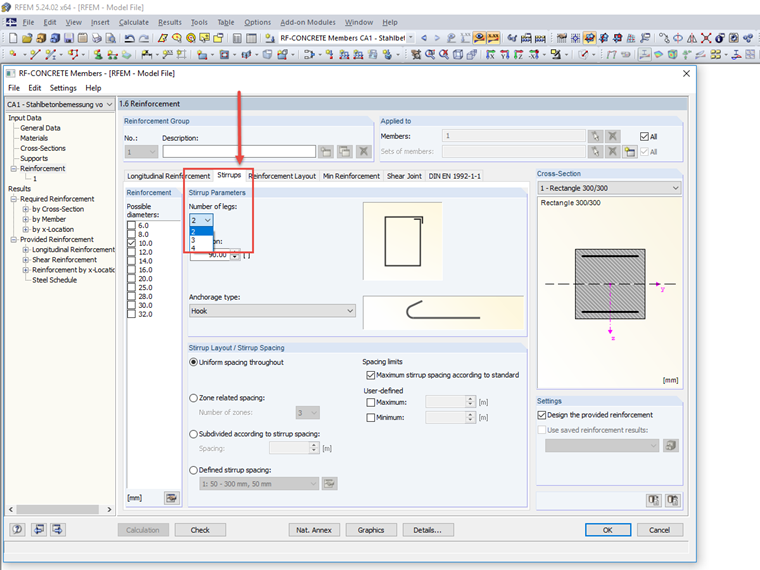

  2 Parametri della staffa: Numero di bracci delle staffe

2*a_sw,T,Staffa + a_sw,V,Staffa

• armatura totale a staffa da torsione e forza di taglio
• qui a due tagli per la torsione, quindi fattore 2 davanti ad a_sw,T,Staffa, armatura da forza di taglio secondo l'impostazione da immagine 2
