Descriptions des résultats des armatures dans RFEM 5

Les désignations des armatures dans le Navigateur - Résultats sont définies comme suit :

A_{s,-z (haut)}

• Armatures longitudinales supérieures, c’est-à-dire toutes les armatures longitudinales se trouvant au-dessus de l’axe neutre de la section, voir figure 1

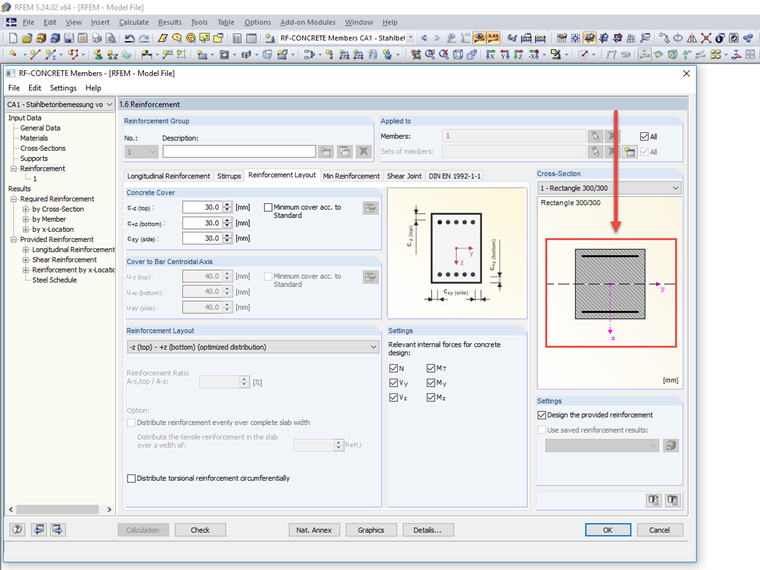

  1 Section en béton avec armature et centre de gravité

A_{s,+z (bas)}

• Armatures longitudinales inférieures, c’est-à-dire toutes les armatures longitudinales se trouvant en dessous de l’axe neutre de la section

A_s,T

• Armatures longitudinales totales de la section requise dues à la torsion

A_{s,-z (haut)} + A_s,T/2

• Armatures longitudinales supérieures (voir ci-dessus) plus la moitié des armatures longitudinales requises dues à la torsion

A_{s,+z (bas)} + A_s,T/2

• Armatures longitudinales inférieures (voir ci-dessus) plus la moitié des armatures longitudinales requises dues à la torsion

a_sw,T,Cadres

• Armature de cadres dues à la torsion
• Toujours un seul brin, ce qui signifie : pourcentage d’armature d’un brin sur une barre du cadre
• Résultant de l’hypothèse théorique d’armatures en spirale entourant les cadres

a_{sw,V,Étriers}

• Armatures de cadres due à l’effort tranchant
• Deux, trois ou quatre brins, ce qui signifie : pourcentage d’armature d’une coupe sur deux, trois ou quatre barres de cadre
• Définition du nombre de brins dans les paramètres de cadres, fenêtre « 1.6 Armatures », onglet « Cadres », voir la Figure 02

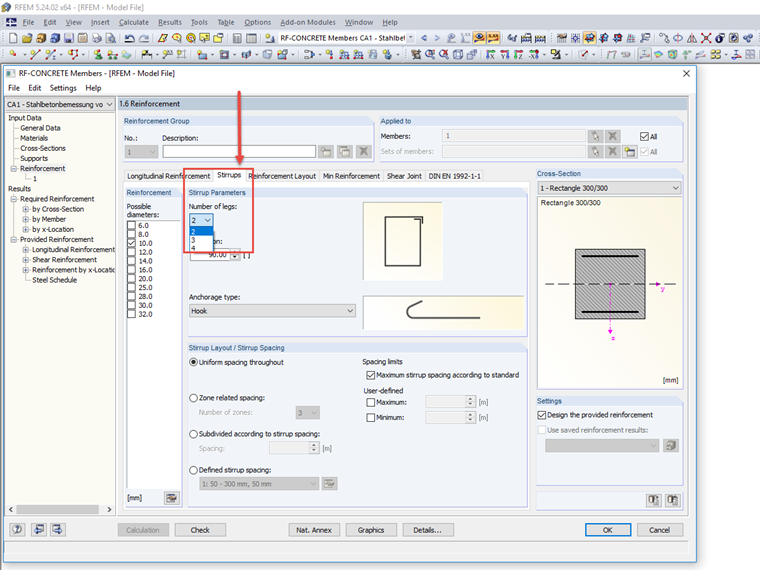

  2 Paramètres du cadre : Nombre de coupes

2*a_{sw,T,Étriers} + a_{sw,V,Étriers}

• Armature totale de cadre due à la torsion et à l’effort tranchant
• Dans ce cas, deux brins pour la torsion, donc facteur 2 avant une armature d’effort tranchant a_sw,T,cadre selon le paramètre de la Figure 02
