descrições dos resultados da armadura

As descrições da armadura no navegador de resultados são definidas da seguinte forma:

A_{s,-z (superior)}

• Armadura longitudinal superior, ou seja, o lado da armadura longitudinal que se encontra acima do eixo do centro de gravidade, ver Figura 01

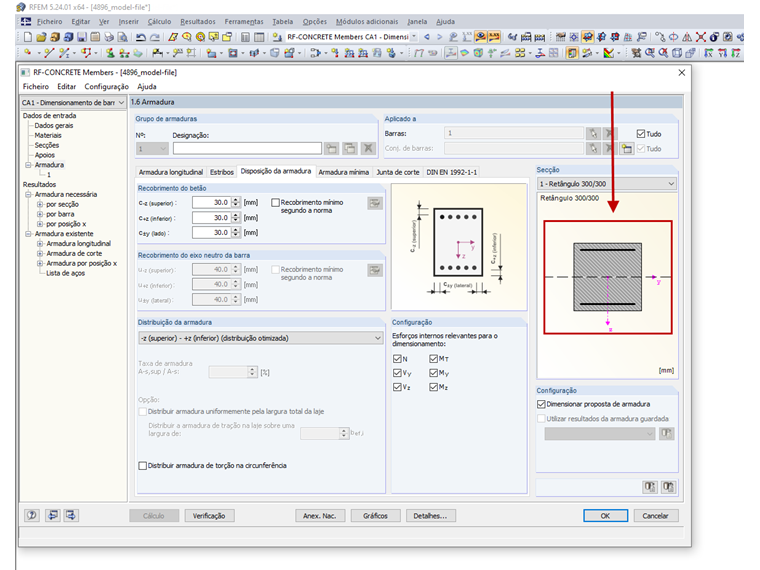

  1 Secção de betão com armadura e eixo do centro de gravidade

A_{s,+z (inferior)}

• Armadura longitudinal inferior, ou seja, o lado da armadura longitudinal que se encontra abaixo do eixo do centro de gravidade

A_s,T

• Armadura longitudinal total da secção necessária devido a torção

A_{s,-z (superior)} + A_s,T/2

• Armadura longitudinal superior (ver acima) mais a metade da armadura longitudinal de torção necessária

A_{s,+z (inferior)} + A_s,T/2

• Armadura longitudinal inferior (ver acima) mais a metade da armadura longitudinal de torção necessária

a_w,T,estribo

• Armadura de estribos de torção
• Sempre de um corte, o que significa: Bewehrungsgehalt aus einem Schnitt an einem Bügelstab
• Resultado da hipótese teórica de uma armadura de estribo em espiral à volta

a_sw,V,cinta

• Armadura de estribos por força de corte
• Dois, três ou quatro cortes, o que significa: o conteúdo da armadura de um corte em duas, três ou quatro barras de estribo
• Configuração do número de cortes nos parâmetros dos estribos, janela "1.6 Armadura", separador "Estribos", ver Figura 02

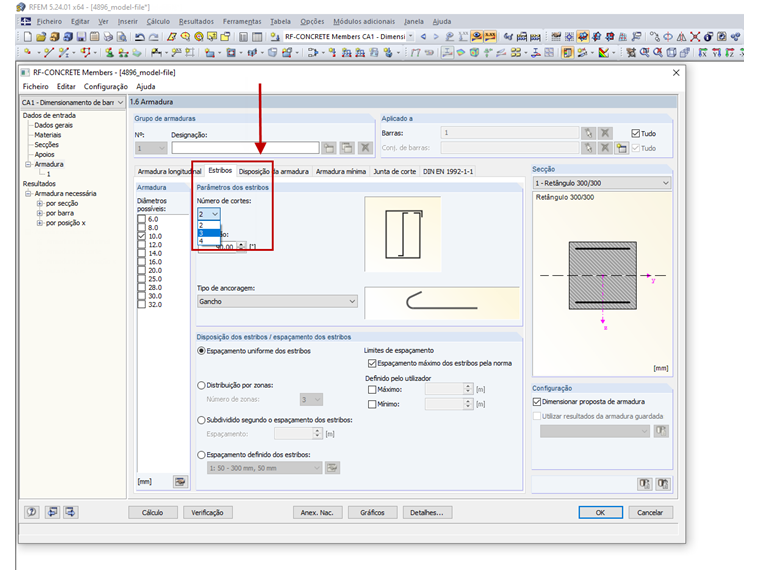

  2 Parâmetros do estribo: Número de ramos de estribos

2*a_w,T,estribo + a_SW,V,estribo

• Armadura de estribos total devido a torção e força de corte
• Neste caso, dois estribos de torção, ou seja, fator 2 antes de a_sw,T,estribo , força de corte de acordo com a configuração da Figura 02
