Etykiety wyników zbrojenia w RFEM 5

Nazwy zbrojenia w Nawigatorze Wyników są zdefiniowane w następujący sposób:

A_{s,-z (góra)}

• górne zbrojenie podłużne, czyli wszystko, co znajduje się powyżej osi ciężkości przekroju poprzecznego, patrz rysunek 1

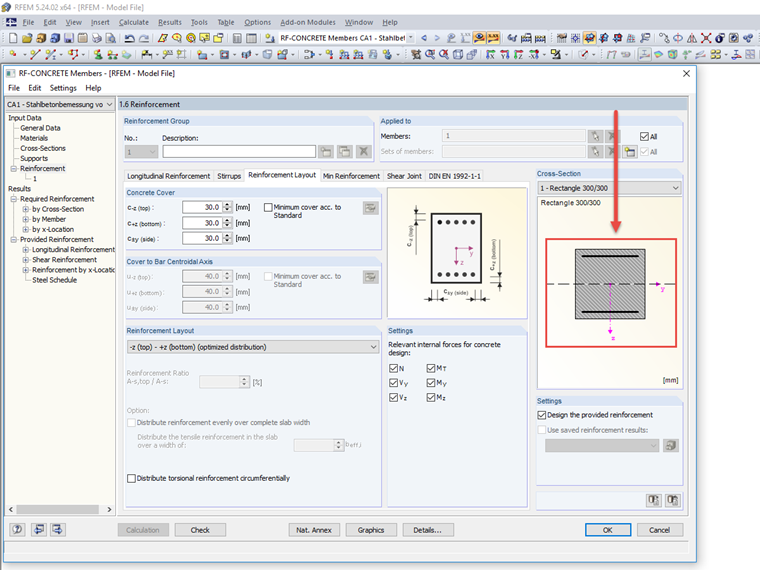

  1 Przekrój betonowy ze zbrojeniem i osią środka ciężkości

A_{s,+z (dół)}

• dolne zbrojenie podłużne, czyli wszystko, co znajduje się poniżej osi ciężkości przekroju poprzecznego

A_s,T

• całkowite zbrojenie podłużne przekroju poprzecznego, które jest wymagane ze względu na skręcanie

A_{s,-z (góra)} + A_s,T/2

• górne zbrojenie podłużne (patrz powyżej) plus połowa wymaganego zbrojenia podłużnego wynikającego ze skręcania

A_{s,+z (dół)} + A_s,T/2

• dolne zbrojenie podłużne (patrz powyżej) plus połowa wymaganego zbrojenia podłużnego wynikającego ze skręcania

a_{sw,T,Strzemiona}

• zbrojenie strzemionowe wynikające ze skręcania
• zawsze jednorazowe, oznacza to: ilość zbrojenia z jednego cięcia na jednym pręcie strzemieniowym
• wynikające z teoretycznego założenia spiralnie otaczającej zbrojenia strzemieniowej

a_{sw,V,Strzemiona}

• zbrojenie strzemionowe wynikające z siły poprzecznej
• dwukrotne, trzykrotne lub czterokrotne, oznacza to: ilość zbrojenia z jednego cięcia na dwóch, trzech lub czterech prętach strzemieniowych
• ustawienie liczby cięć w parametrach strzemion, maska "1.6 Zbrojenie", zakładka "Strzemiona", patrz rysunek 2


  2 Parametry strzemion: Liczba ramion strzemion

2*a_{sw,T,Strzemiona} + a_{sw,V,Strzemiona}

• całkowite zbrojenie strzemieniowe wynikające ze skręcania i siły poprzecznej
• tutaj dwukrotne przy skręcaniu, stąd czynnik 2 przed a_{sw,T,Strzemiona}, zbrojenie siły poprzecznej zgodnie z ustawieniem z rysunku 2
