Вопрос

При расчете стержня на «двухосный изгиб, сдвиг, кручение и нормальную силу» в дополнительном модуле RF‑/STEEL EC3, я получаю чрезвычайно высокое расчетное соотношение. Хотя осевая сила довольно велика, расчетное соотношение и так кажется нереальным. Почему?

Ответ:

Согласно норме DIN EN 1993‑1‑1, раздел 6.2.9, прочность на изгиб из-за высокого использования нормальной силы уменьшается, результатом чего является чрезвычайно высокое расчетное соотношение у расчета сечений на «двухосный изгиб, сдвиг, кручение и нормальную силу по 6.2.10 и 6.2.9».

Однако, это расчетное соотношение можно значительно уменьшить. Достаточно лишь рассчитать сечение по уравнению (6.2) из раздела 6.2.1, вместо стандартного уравнения (6.41) из раздела 6.2.9.1.

\frac{N_{E d}}{N_{R d}} + \frac{M_{y, E d}}{M_{y, R d}} + \frac{M_{z, E d}}{M_{z, R d}} \leq 1

N_Ed	Расчетное значение существующей нормальной силы
N_Rd	Расчетное значение допустимой нормальной силы
M_y,Ed	Расчетное значение существующего изгибающего момента вокруг местной оси y
M_{y, Rd}	Расчетное значение допустимого изгибающего момента вокруг местной оси y
M_z,Ed	Расчетное значение существующего изгибающего момента вокруг местной оси z
M_{z, Rd}	Расчетное значение допустимого изгибающего момента вокруг местной оси z

Уравнение 6.2: Линейное взаимодействие нормальной силы и моментной нагрузки

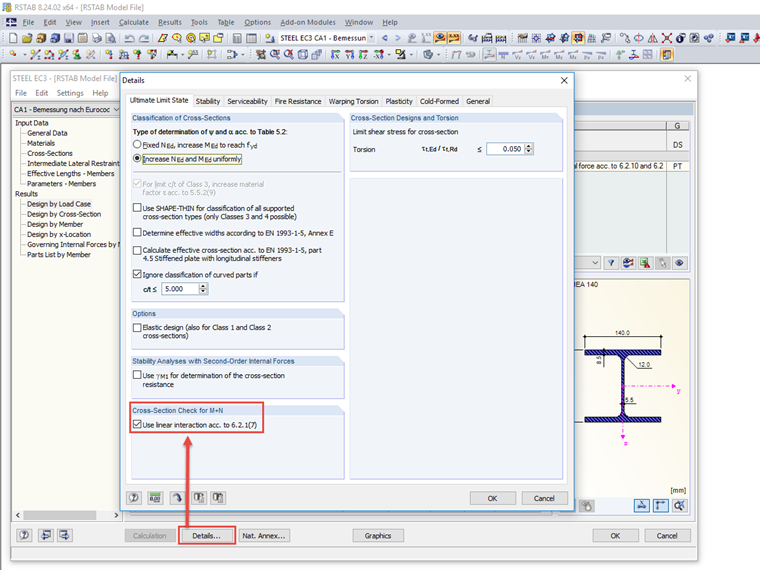

Кроме того, позволяет дополнительный модуль RF‑/STEEL EC3 активировать во вкладке «Подробности» функцию линейного взаимодействия нормальной силы и моментной нагрузки (см. прилагаемый Рисунок).
