En el módulo adicional RF-/STEEL EC3, obtengo una relación de cálculo extremadamente alta para una barra en el caso de "Flexión biaxial, esfuerzo cortante y esfuerzo axial". Aunque la fuerza axil es relativamente alta, la relación de cálculo parece poco realista. ¿Por qué?

Respuesta

Según DIN EN 1993-1-1, sección 6.2.9, el momento resistente se reduce debido a una alta utilización del esfuerzo axial, por lo tanto, la relación de cálculo máxima para el cálculo de la sección "flexión biaxial, esfuerzo cortante y esfuerzo axil según 6.2 .10 y 6.2.9 "es inusualmente alto.

Si se usa la ecuación (6.2) de la sección 6.2.1 para el cálculo de la sección en lugar de la ecuación (6.41) de la sección 6.2.9.1, la razón de cálculo se puede reducir significativamente.

NEdNRd + My,EdMy,Rd + Mz,EdMz,Rd  1

NEd Valor de cálculo del esfuerzo axil existente
NRd Valor de cálculo del esfuerzo axil admisible
My,Ed Valor de cálculo del momento flector disponible respecto al eje y local
My, Rd Valor de cálculo del momento flector admisible sobre el eje y local
Mz,Ed Valor de cálculo del momento flector disponible sobre el eje z local
Mz, Rd Valor de cálculo del momento flector admisible sobre el eje z local

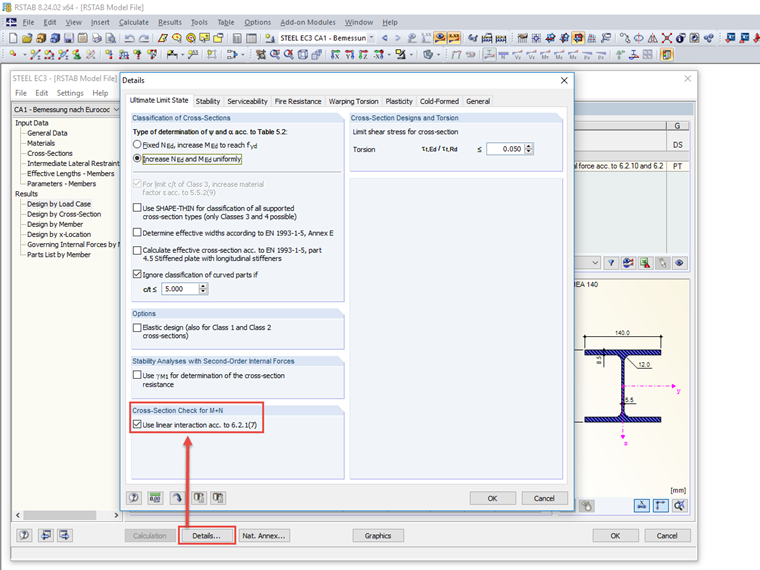

En el módulo adicional RF-/STEEL EC3, puede activar la interacción lineal del esfuerzo axial y la carga de momento en la pestaña Detalles, ver imagen.

Imagen 01 - Activación de la interacción lineal de la fuerza axial y la carga de momento
