Dans le module additionnel RF-/STEEL EC3, j'obtiens un rapport de calcul extrêmement élevé pour une barre en cas de «flexion biaxiale, de cisaillement et d'effort axial». Bien que l'effort axial soit relativement élevé, le rapport de calcul semble irréaliste. Pourquoi ?

Réponse

Selon la section 6.2.9 de la DIN EN 1993-1, le moment résistant est réduit en raison d'une utilisation élevée de l'effort axial, c'est-à-dire le rapport de calcul maximal pour la vérification de la section «Flexion biaxiale, cisaillement et effort axial selon 6.2 .10 et 6.2.9 "est inhabituellement élevé.

Si vous utilisez l'Équation (6.2) de la Section 6.2.1 pour le calcul de la section au lieu de l'Équation (6.41) de la Section 6.2.9.1, le rapport de calcul peut être considérablement réduit.

NEdNRd + My,EdMy,Rd + Mz,EdMz,Rd  1

NEd Valeur de calcul de l'effort normal existant
NRd Valeur de calcul de l'effort axial admissible
My,Ed Valeur de calcul du moment fléchissant disponible autour de l'axe y local
My, Rd Valeur de calcul du moment fléchissant admissible autour de l'axe y local
Mz,Ed Valeur de calcul du moment fléchissant disponible autour de l'axe z local
Mz, Rd Valeur de calcul du moment fléchissant admissible autour de l'axe z local

Dans le module additionnel RF-/STEEL EC3, vous pouvez activer l'interaction linéaire de l'effort axial et de la charge de moment dans l'onglet Détails, voir l'image.

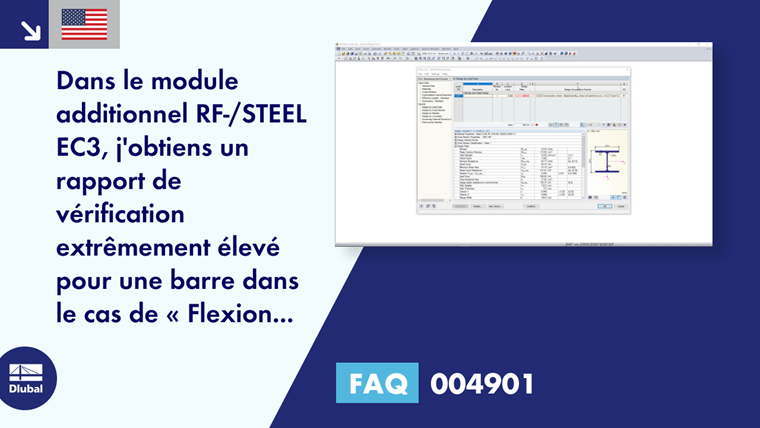

Figure 01 - Activation de l'interaction linéaire de l'effort axial et de la charge de moment
