Domanda

Nell'add-on RF-/STEEL EC3, ottengo un tasso di lavoro estremamente elevato per un'asta nel caso di "flessione biassiale, taglio e forza assiale". Sebbene la forza assiale sia relativamente alta, il tasso di lavoro sembra non realistico. Perché?

Risposta:

Secondo la DIN EN 1993-1, sezione 6.2.9, il momento resistente è ridotto a causa dell'elevato utilizzo della forza assiale; quindi, il tasso di lavoro massimo per la sezione trasversale "flessione biassiale, taglio e forza assiale secondo 6.2.10 e 6.2.9" è insolitamente alto.

Utilizzando l'equazione (6.2) dalla sezione 6.2.1 per la verifica delle sezioni trasversali anziché l'equazione (6.41) dalla sezione 6.2.9.1, il tasso di lavoro può essere ridotto in modo significativo.

\frac{N_{E d}}{N_{R d}} + \frac{M_{y, E d}}{M_{y, R d}} + \frac{M_{z, E d}}{M_{z, R d}} \leq 1

N_Ed	Valore di progetto della forza assiale esistente
N_Rd	Valore di progetto della forza assiale ammissibile
M_y,Ed	Valore di progetto del momento flettente esistente attorno all'asse y locale
_{Mio, Rd}	Valore di progetto del momento flettente ammissibile attorno all'asse y locale
M_z,Ed	Valore di progetto del momento flettente esistente attorno all'asse z locale
M_{z, Rd}	Valore di progetto del momento flettente ammissibile attorno all'asse z locale

Equazione 6.2: Interazione lineare della forza assiale e del carico del momento

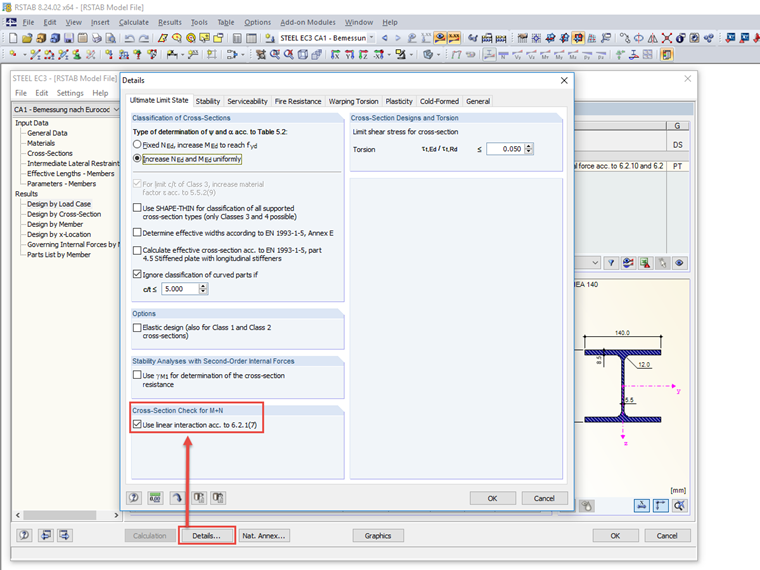

Nel modulo aggiuntivo RF-/STEEL EC3, è possibile attivare l'interazione lineare della forza assiale e del carico del momento nella scheda Dettagli, vedere l'immagine.

FAQ

[IT] FAQ 004901 | Nel modulo aggiuntivo RF-/STEEL EC3, ottengo un rapporto di progetto estremamente elevato per un'asta ...

Attivazione dell'interazione lineare della forza assiale e del carico del momento
