在附加模块 RF-/STEEL EC3 中，在“同时受弯、受剪和受双向剪力”作用下，杆件得到一个非常高的利用率， Die Normalkraft ist zwar relativ groß, dennoch erscheint mir die Ausnutzung unrealistisch. Was ist die Ursache?

Question

在附加模块 RF-/STEEL EC3 中，在“同时受弯、受剪和受双向剪力”作用下，杆件得到一个非常高的利用率， Die Normalkraft ist zwar relativ gro&#223;, dennoch erscheint mir die Ausnutzung unrealistisch. Was ist die Ursache?

Accepted Answer

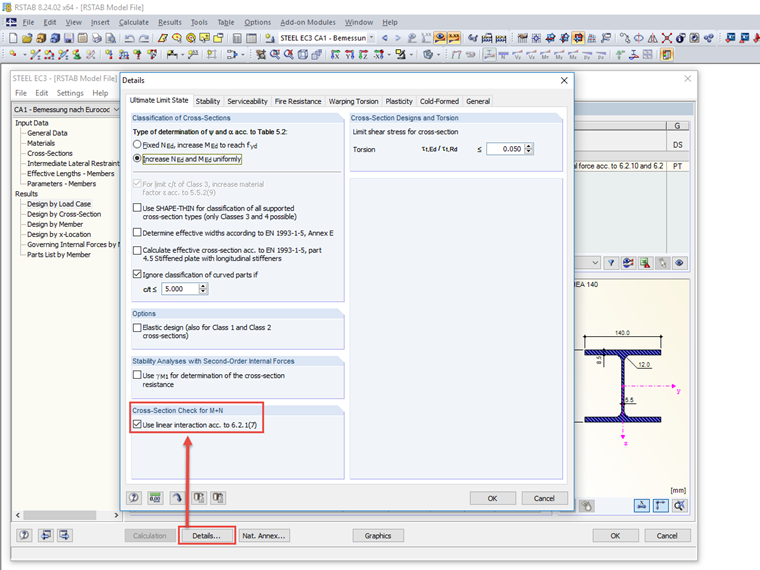

根据 DIN EN 1993-1-1 中第 6.2.9 节，由于更高的轴力利用率，因此，截面设计“双向弯曲、剪切和轴向力按照 6.2.10 和 6.2.9”的最大设计利用率异常高。Wird anstatt der Gleichung (6.41) aus Abschnitt 6.2.9.1 die Gleichung (6.2) aus Abschnitt 6.2.1 zum Querschnittsnachweis verwendet, kann die Ausnutzung deutlich abgemindert werden.Im Zusatzmodul RF-/STAHL EC3 kann innerhalb der Details, Register "Tragf&#228;higkeit" die lineare Interaktion von Normalkraft- und Momentenbeanspruchung aktiviert werden, siehe Bild.

N_Ed	Bemessungswert der vorhandenen Normalkraft
N_Rd	Bemessungswert der zulässigen Normalkraft
M_y,Ed	Bemessungswert des vorhandenen Biegemomentes um die lokale y-Achse
M_y,Rd	Bemessungswert des zulässigen Biegemomentes um die lokale y-Achse
M_z,Ed	Bemessungswert des vorhandenen Biegemomentes um die lokale z-Achse
M_z,Rd	Bemessungswert des zulässigen Biegemomentes um die lokale z-Achse

截面设计中的高利用率

在附加模块 RF-/STEEL EC3 中，在“同时受弯、受剪和受双向剪力”作用下，杆件得到一个非常高的利用率， Die Normalkraft ist zwar relativ groß, dennoch erscheint mir die Ausnutzung unrealistisch. Was ist die Ursache?
