Dotaz

V přídavném modulu RF-/STEEL EC3 dostávám při posouzení průřezu na "dvouosý ohyb, smyk a normálovou sílu" u prutu extrémně vysoké využití. Normálová síla je sice relativně vysoká, přesto se mi využití jeví nereálné. Proč?

Odpověď:

Vzhledem k tomu, že podle DIN EN 1993 1-1, odstavec 6.2.9 je stanovena redukce momentové únosnosti z důvodu vysokého zatížení normálovou sílou, je vykazované maximální využití pro posouzení průřezu „dvouosý ohyb, smyk a normálovou sílu podle 6.2.10 a 6.2.9" neobvykle vysoké.

Pokud se místo rovnice (6.41) z odstavce 6.2.9.1 použije pro posouzení průřezu rovnice (6.2) z odstavce 6.2.1, je možné využití výrazně redukovat.

\frac{N_{E d}}{N_{R d}} + \frac{M_{y, E d}}{M_{y, R d}} + \frac{M_{z, E d}}{M_{z, R d}} \leq 1

N_Ed	Návrhová hodnota stávající osové síly
N_Rd	Návrhová hodnota přípustné normálové síly
M_y,Ed	Návrhová hodnota stávajícího ohybového momentu okolo lokální osy y
M_{y, Rd}	Návrhová hodnota přípustného ohybového momentu okolo lokální osy y
M_z,Ed	Návrhová hodnota stávajícího ohybového momentu okolo lokální osy z
M_{z, Rd}	Návrhová hodnota přípustného ohybového momentu okolo lokální osy z

Rovnice 6.2: Lineární interakce normálové síly a momentového zatížení

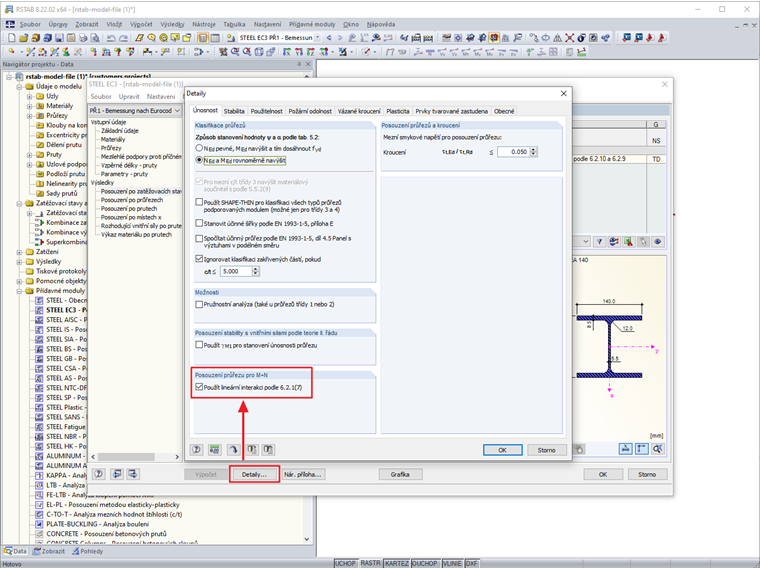

V přídavném modulu RF-/STEEL EC3 je možné v detailech v záložce "Únosnost" aktivovat lineární interakci namáhání normálovou sílou a momentem, viz obrázek.

FAQ

[EN] FAQ 004901 | V přídavném modulu RF-/STEEL EC3 dostávám extrémně vysoké využití pro prut ...

Aktivace lineární interakce namáhání normálovou sílou a momentem
