11. Januar 2021

004901

Spannungsberechnungen

Eurocode 3

Ich erhalte im Zusatzmodul RF-/STAHL EC3 beim Querschnittsnachweis "Doppelbiegung, Quer- und Normalkraft" eine extrem hohe Ausnutzung bei einem Stab. Die Normalkraft ist zwar relativ groß, dennoch erscheint mir die Ausnutzung unrealistisch. Was ist die Ursache?

Antwort

Da nach DIN EN 1993 1-1, Abschnitt 6.2.9 eine Abminderung der Momentenbeanspruchbarkeit infolge einer hohen Normalkraftauslastung vorgesehen ist, wird die ausgewiesene maximale Ausnutzung für den Querschnittsnachweis "Doppelbiegung, Quer- und Normalkraft nach 6.2.10 und 6.2.9" ungewöhnlich hoch.

Wird anstatt der Gleichung (6.41) aus Abschnitt 6.2.9.1 die Gleichung (6.2) aus Abschnitt 6.2.1 zum Querschnittsnachweis verwendet, kann die Ausnutzung deutlich abgemindert werden.

Gleichung 6.2: Lineare Interaktion von Normalkraft- und Momentenbeanspruchung

$\frac{N_{E d}}{N_{R d}} + \frac{M_{y, E d}}{M_{y, R d}} + \frac{M_{z, E d}}{M_{z, R d}} \leq 1$

N_Ed	Bemessungswert der vorhandenen Normalkraft
N_Rd	Bemessungswert der zulässigen Normalkraft
M_y,Ed	Bemessungswert des vorhandenen Biegemomentes um die lokale y-Achse
M_y,Rd	Bemessungswert des zulässigen Biegemomentes um die lokale y-Achse
M_z,Ed	Bemessungswert des vorhandenen Biegemomentes um die lokale z-Achse
M_z,Rd	Bemessungswert des zulässigen Biegemomentes um die lokale z-Achse

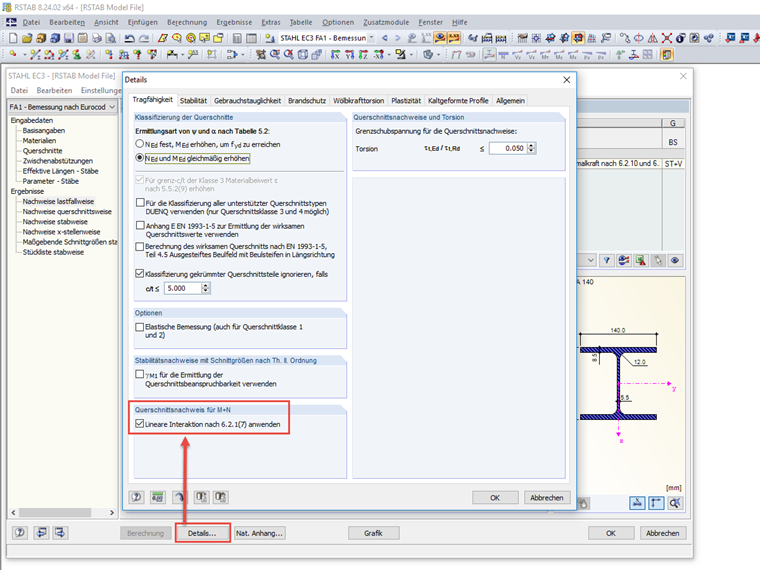

Im Zusatzmodul RF-/STAHL EC3 kann innerhalb der Details, Register "Tragfähigkeit" die lineare Interaktion von Normalkraft- und Momentenbeanspruchung aktiviert werden, siehe Bild.

Aktivierung der linearen Interaktion von Normalkraft- und Momentenbeanspruchung

Schlüsselwörter

Querschnittsnachweis Spannungsnachweis Ausnutzung Hoch Normalkraft Interaktion

Downloads

RSTAB Model File
