Хотя для расчета соединений обычно используются силы на концах стержней (см. FAQ 4918 по ссылке ниже), может возникнуть ' сценарий, в котором общие внутренние силы в конкретном узле интересуют вас, когда в эту точку входят несколько стержней под разными углами. . По умолчанию программа не предоставляет информацию о результатах внутренних сил в узлах.

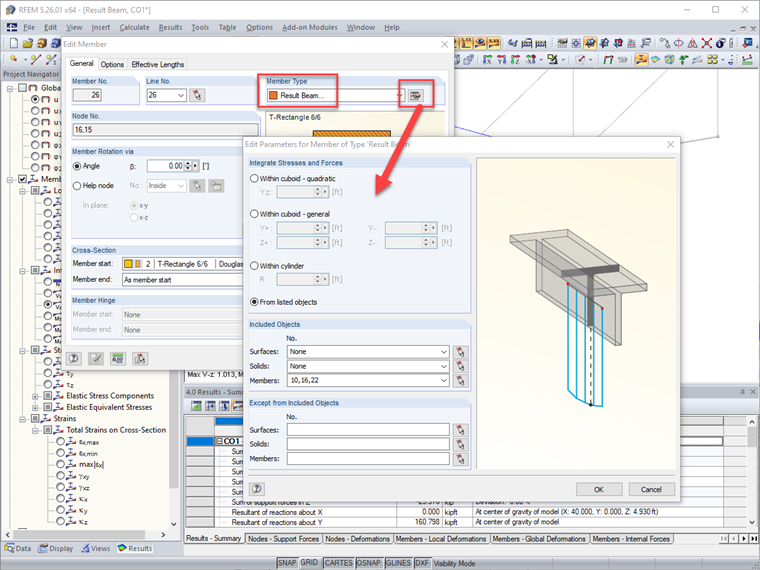

Лучше всего создать результирующую балку, в которой можно будет выбрать, какие стержни будут учитываться при суммировании внутренних сил. Результирующие балки не добавляют жесткости модели и используются исключительно в качестве инструмента для интерпретации результатов (см. Ссылку на статью KB 1406). Внутренние силы на результирующих балках можно просматривать так же, как на любом другом стержне, для которого сила на конце стержня может предоставить сводку сил в конкретном узле.
Обратите внимание, что результирующие балки создают внутри перпендикулярную плоскость в каждой точке по длине стержня и на обоих концах, чтобы определить, какие силы должны быть интегрированы в результаты. Это хорошо работает для всех элементов, которые не лежат непосредственно в плоскости, перпендикулярной результирующей балке. Для любых элементов, которые находятся прямо перпендикулярно, должно быть применено очень небольшое смещение к элементу, чтобы он ' больше не был идеально перпендикулярным, чтобы результирующая балка также захватила свои результаты.
