Sebbene le forze alle estremità delle aste siano in genere utilizzate per la progettazione del collegamento (vedere la FAQ 4918 collegata di seguito), potrebbe esserci lo scenario in cui 'sono interessati alle forze interne totali in un particolare nodo in cui diverse aste si inquadrano in questo punto a vari angoli . Per impostazione predefinita, il programma non fornisce informazioni sui risultati della forza interna ai nodi.

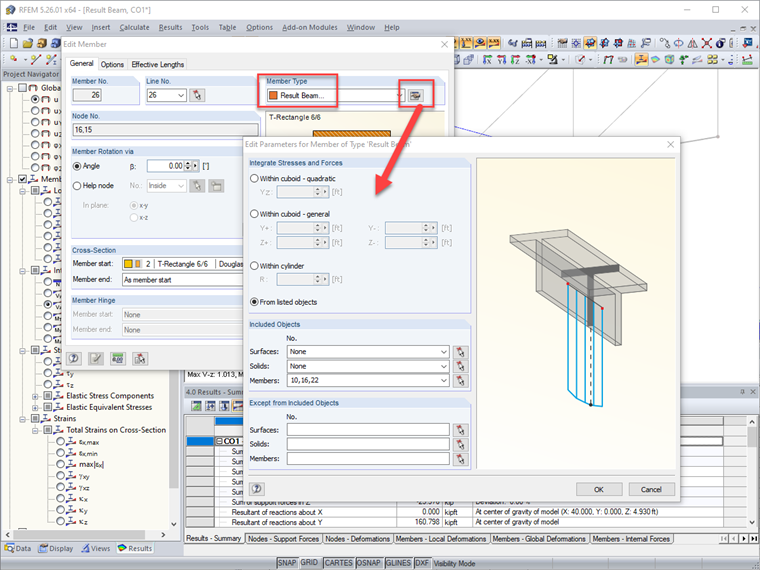

L'opzione migliore è creare una trave risultante in cui è possibile selezionare quali aste considerare per la sommatoria delle forze interne. Le travi risultanti non aggiungono alcuna rigidezza al modello e vengono utilizzate esclusivamente come strumento di interpretazione dei risultati (vedere KB 1406 collegato di seguito). È possibile visualizzare le forze interne sulle travi risultanti come qualsiasi altra asta che la forza finale dell'asta può fornire il riepilogo delle forze in un nodo particolare.
Si prega di notare che le travi risultanti creano internamente un piano perpendicolare in ogni punto lungo la lunghezza dell'asta e ad entrambe le estremità per determinare quali forze devono essere integrate nei risultati. Questo funziona bene per tutti gli elementi che non giacciono direttamente nel piano perpendicolare alla trave risultante. Per tutti gli elementi che sono direttamente perpendicolari, è necessario applicare un offset molto piccolo all'elemento in modo che ' non sia più perfettamente perpendicolare affinché la trave risultante ne catturi anche i risultati.
