Obwohl typischerweise Stabendkräfte für die Bemessung der Verbindung verwendet werden (siehe verlinkte FAQ 4918 unten), kann es sein, dass die Gesamtschnittgrößen an einem bestimmten Knoten von Interesse sind, an welchem mehrere Stäbe unter verschiedenen Winkeln in diesen Punkt zusammenlaufen. Das Programm gibt standardmäßig keine Schnittgrößenergebnisse an Knoten aus.

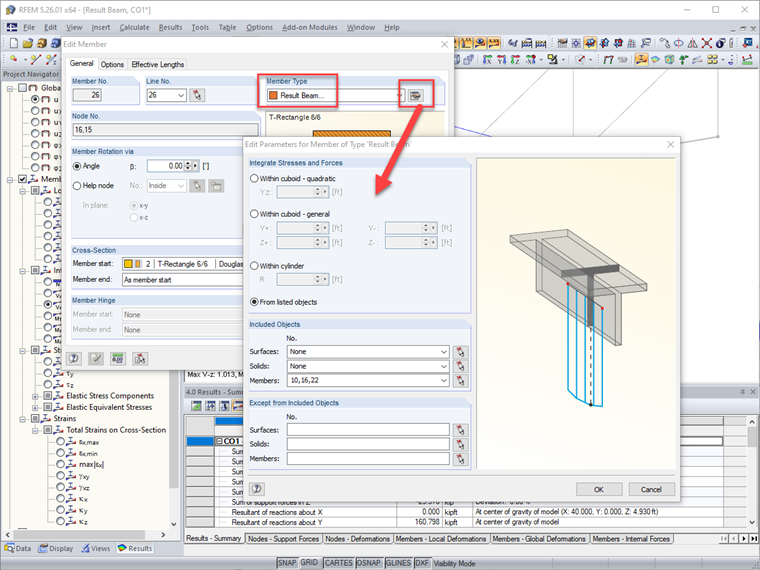

Am besten ist es, einen Ergebnisstab zu erstellen, in dem ausgewählt werden kann, welche Stäbe für die Aufsummierung der Schnittgrößen berücksichtigt werden sollen. Ergebnisstäbe fügen dem Modell keine Steifigkeit hinzu und dienen einer reinen Ergebnisinterpretation (siehe KB 1406, unten verlinkt). Schnittgrößen können an den Ergebnisstäben wie für jeden anderen Stab betrachtet werden, dessen Stabendkraft die Kraftzusammenfassung an einem bestimmten Knoten zeigt.
Es gilt zu beachten, dass Ergebnisstäbe intern an jedem Punkt entlang der Stablänge und an beiden Enden eine senkrechte Ebene erzeugen, um festzulegen, welche Kräfte in die Ergebnisse integriert werden sollen. Das funktioniert gut für alle Elemente, die nicht direkt in der Senkrechten zum Ergebnisstab liegen. Bei direkt senkrechten Elementen muss das Element mit einem sehr kleinen Versatz versehen werden, damit es nicht mehr perfekt senkrecht steht, damit der Ergebnisstab auch diese Ergebnisse erfasst.
