问题

节点设计中如何确定由多个杆件构成的控制内力?


回复:

虽然杆件端部力通常用于连接设计(见下面链接的常见问题解答 4918),但在某些情况下,您可能'对多根杆件以不同角度建立的特定节点处的总内力感兴趣。 . 默认情况下,程序不给出节点处的内力结果信息。

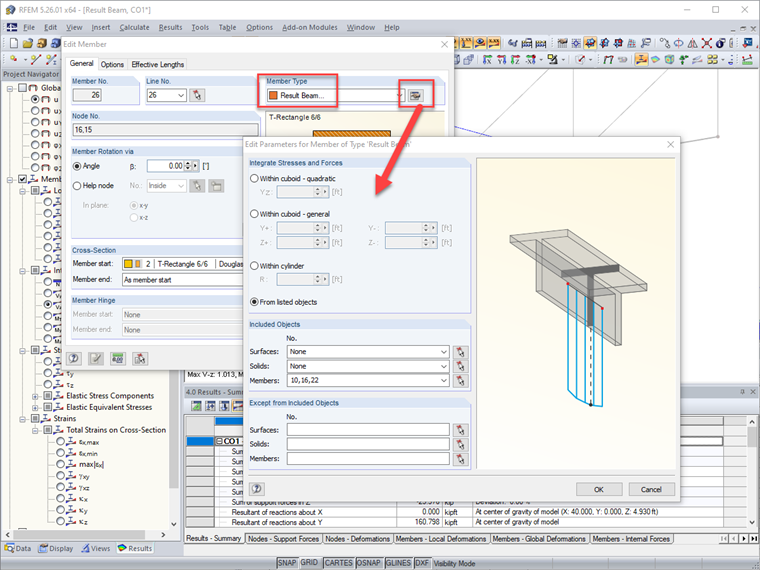

最好的选择是创建一个结果梁,您可以在其中选择要考虑内力总和的杆件。 结果梁不会给模型增加任何刚度,仅用作结果解释工具(见下面链接的 KB 1406)。 如果在杆件端部的力可以提供特定节点处的力摘要,则可以像查看任何其他杆件一样查看结果梁上的内力。

请注意,结果梁在杆件长度上的每个点和两端都创建了一个垂直平面,以确定要在结果中集成的力。 这对所有不直接位于与结果梁垂直的平面上都很有效。 对于任何直接垂直的单元,必须对该单元应用一个非常小的偏移,这样它' 就不再完全垂直,结果梁也捕捉到它的结果。
