Chociaż siły na końcach prętów są zazwyczaj stosowane do wymiarowania połączeń (patrz FAQ 4918) mogą Państwo zainteresować się sumarycznymi siłami wewnętrznymi w określonym węźle, w którym kilka prętów jest układanych w tym punkcie pod różnymi kątami. . Program domyślnie nie podaje informacji o wynikach sił wewnętrznych w węzłach.

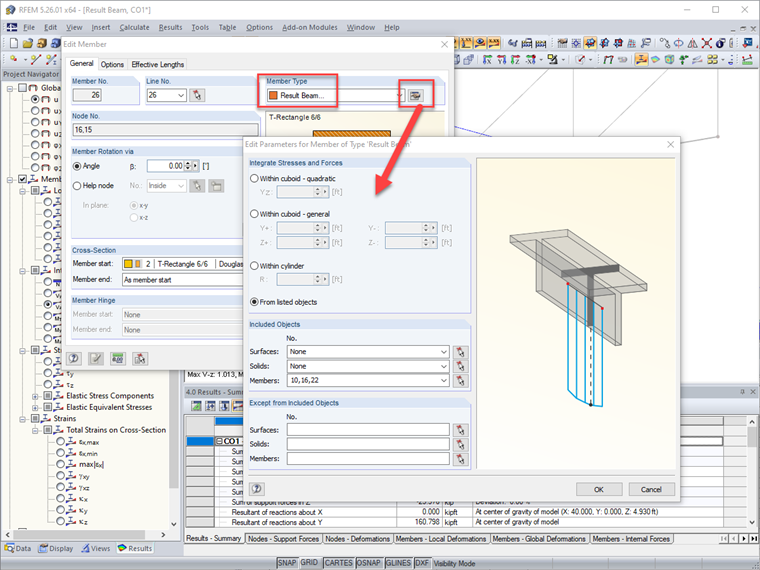

Najlepszym rozwiązaniem jest utworzenie belki wynikowej, gdzie można wybrać pręty, które mają zostać uwzględnione podczas dodawania sił wewnętrznych. Belki wynikowe nie zwiększają sztywności modelu i są używane wyłącznie jako narzędzie do interpretacji wyników (patrz link poniżej KB 1406). Siły wewnętrzne na belkach wynikowych można przeglądać tak samo, jak każdy inny pręt, sumowany przez siłę na końcu pręta w określonym węźle.
Należy pamiętać, że belki wynikowe tworzą od wewnątrz płaszczyznę prostopadłą w każdym punkcie wzdłuż i na obu końcach pręta, aby określić, które siły mają zostać uwzględnione w wynikach. Działa to dobrze w przypadku wszystkich elementów, które nie leżą bezpośrednio w płaszczyźnie prostopadłej do belki wynikowej. W przypadku elementów, które są wprost prostopadłe, należy zastosować bardzo niewielkie przesunięcie do elementu, aby nie był już idealnie prostopadły, aby belka wynikowa również mogła objąć jego wyniki.
