Přestože se pro posouzení spojení obvykle používají síly na koncích prutů (viz FAQ 4918, odkaz níže), mohou vás zajímat celkové vnitřní síly v určitém uzlu, kde se do tohoto bodu připojuje více prutů pod různými úhly. Standardně program neposkytuje informace o výsledcích vnitřních sil na uzlech.

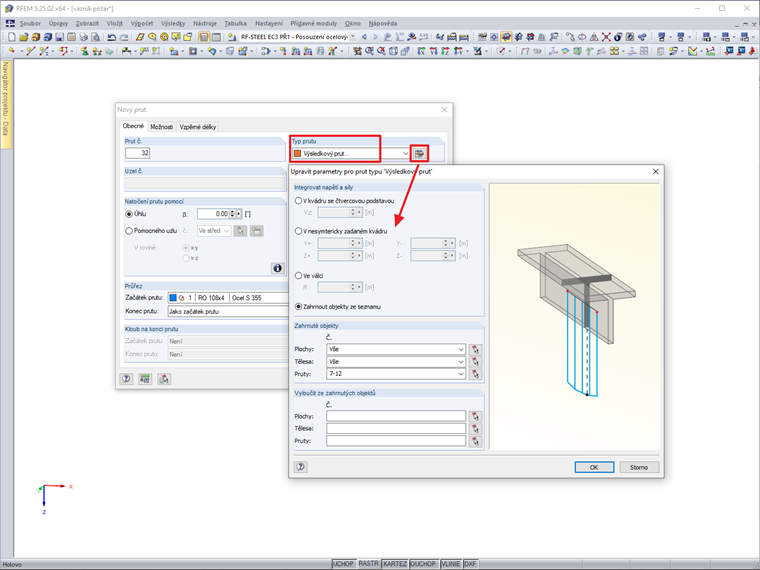

Nejlepší je vytvořit výsledkový prut, kde můžete vybrat, které pruty se mají zohlednit při sčítání vnitřních sil. Výsledkové pruty nepřidávají modelu žádnou tuhost a používají se pouze pro interpretaci výsledků (viz KB 1406, odkaz níže). Vnitřní síly na výsledkových prutech lze zobrazit jako pro každý jiný prut, jehož síla na konci prutu poskytuje součet sil v určitém uzlu.
Je třeba mít na paměti, že výsledkové pruty vytvářejí v každém bodě podél délky prutu a na obou koncích kolmou rovinu, která určuje, jaké síly by měly být zahrnuté do výsledků. To funguje dobře pro všechny prvky, které neleží přímo v rovině kolmé na výsledný prut. Pro prvky, které jsou přímo kolmé, je nutné použít velmi malé odsazení prvku, aby již nebyl přesně kolmý, aby výsledkový prut také obsahoval výsledky tohoto prvku.
