Bien que les efforts aux extrémités de barre soient généralement utilisés pour la vérification des assemblages (voir la FAQ 4918 ci-dessous), il se peut que vous soyez intéressé par les efforts internes totaux au niveau d'un nœud particulier où plusieurs barres sont connectées en ce point à différents angles. Par défaut, le logiciel n'affiche pas les résultats des efforts internes sur les nœuds.

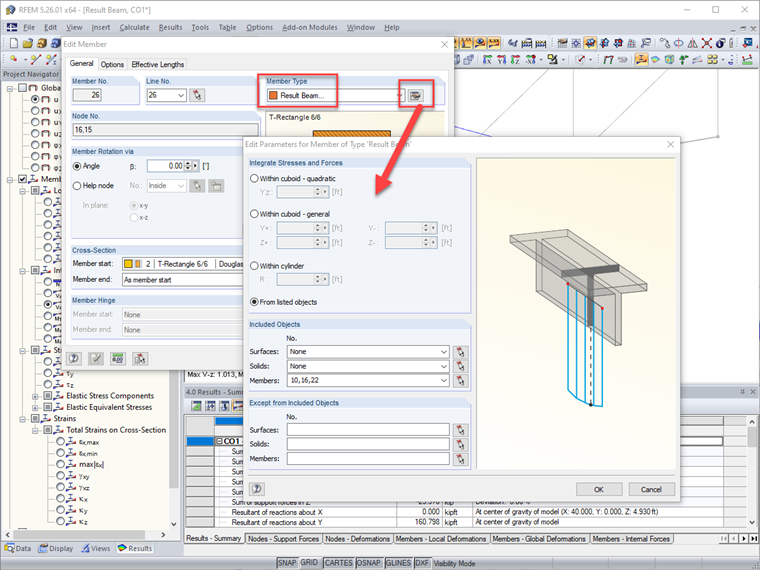

Il est préférable de créer une poutre résultante dans laquelle vous pouvez sélectionner les barres à prendre en compte pour la somme des efforts internes. Les poutres résultantes n'ajoutent pas de rigidité au modèle et sont utilisées uniquement comme un outil d'interprétation des résultats (voir l'article technique KB 1406 ci-dessous). Vous pouvez afficher les efforts internes sur les poutres résultantes comme sur toute autre barre dont l'effort à l'extrémité de barre peut fournir le résumé des efforts à un nœud spécifique.
Veuillez noter que les poutres résultantes génèrent un plan perpendiculaire à l'intérieur de chaque point de la longueur de barre et aux deux extrémités afin de déterminer les efforts à intégrer dans les résultats. Cela fonctionne pour tous les éléments qui ne sont pas directement perpendiculaires à la poutre résultante. Dans le cas d'éléments à angle droit, un très faible décalage doit être effectué sur celui-ci pour qu'il ne soit plus exactement perpendiculaire afin que la poutre résultante considère également ses résultats.
