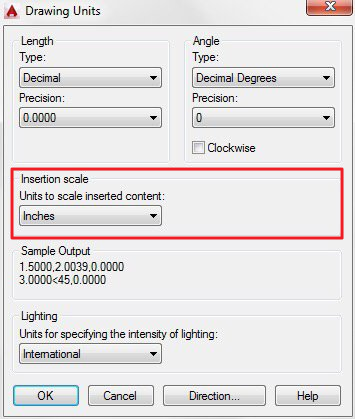

Если вы оставите автоматические настройки единиц измерения при импорте, установка переменной UNITS в AutoCAD может вступить в силу во время импорта. Например, в параметре «Масштаб для вставки» заданы дюймы, фоновый слой в RFEM в 25,4 раза больше.
При импорте рекомендуется установить единицы длины шаблона DXF, например, в мм.
Масштаб импорта DXF
Я пытаюсь импортировать DXF. Файл можно импортировать в модель, но он не имеет правильного масштаба. В чем проблема?
