DXF 导入比例

我'正在尝试导入 DXF。 可以将该文件导入到模型中,但该文件没有正确的比例。 问题出在哪里?


回复:

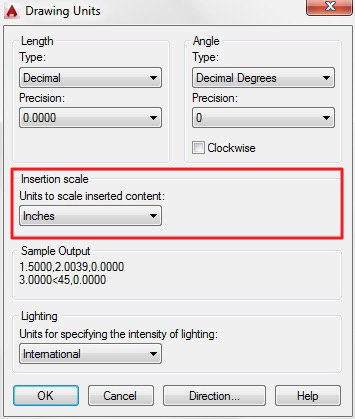

如果在导入时保持自动单位设置,那么 AutoCAD 中 UNITS 变量的设置可能会在导入过程中生效。 例如在比例插入中设置英寸,在RFEM中设置背景层为25.4倍。
导入时,建议将 DXF 模板的长度单位设置为例如 mm。
