Estou a tentar importar um ficheiro dxf como camada de fundo. O ficheiro pode ser importado para o modelo, mas não tem a escala correta. Qual poderá ser o problema?

Q: Estou a tentar importar um ficheiro dxf como camada de fundo. O ficheiro pode ser importado para o modelo, mas não tem a escala correta. Qual poderá ser o problema?

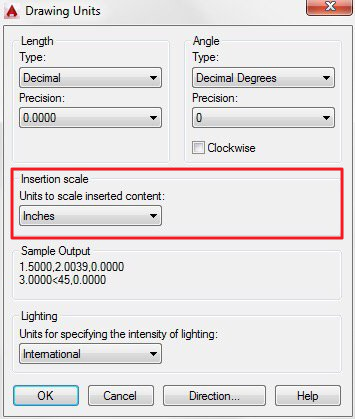

Se deixar a configuração de unidades automática ao importar, a configuração da variável UNIDADES no AutoCAD poderá entrar em vigor durante a importação. Por exemplo, se em Escala para inserir estiverem definidas polegadas, a camada de fundo no RFEM é 25,4 vezes maior.Ao importar, é recomendado definir as unidades de comprimento do modelo DXF, por exemplo, para mm.

Question

Estou a tentar importar um ficheiro dxf como camada de fundo. O ficheiro pode ser importado para o modelo, mas n&#227;o tem a escala correta. Qual poder&#225; ser o problema?

Accepted Answer

Se deixar a configura&#231;&#227;o de unidades autom&#225;tica ao importar, a configura&#231;&#227;o da vari&#225;vel UNIDADES no AutoCAD poder&#225; entrar em vigor durante a importa&#231;&#227;o. Por exemplo, se em Escala para inserir estiverem definidas polegadas, a camada de fundo no RFEM &#233; 25,4 vezes maior.Ao importar, &#233; recomendado definir as unidades de comprimento do modelo DXF, por exemplo, para mm.
