Escala de importación DXF

Este artículo fue traducido por el Traductor de Google

Ver texto original

8. abril 2022

005238

Robert Martinec

Importación, exportación y BIM

Estoy ' intentando importar DXF. El archivo se puede importar al modelo, pero no tiene la escala correcta. ¿Dónde está el problema?

Respuesta

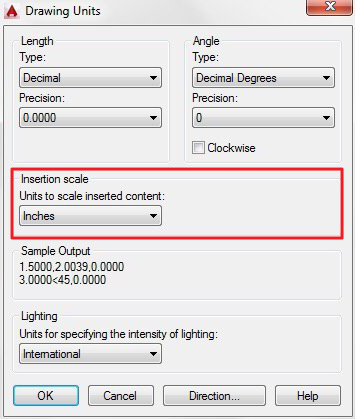

Si deja la configuración de la unidad automática al importar, la configuración de la variable UNIDADES en AutoCAD puede tener efecto durante la importación. Por ejemplo, las pulgadas se establecen en la escala para insertar, la capa de fondo en RFEM es 25,4 veces más grande. Al importar, se recomienda establecer las unidades de longitud de la plantilla DXF, por ejemplo, en mm.
