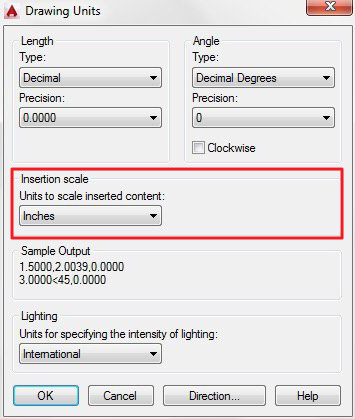

Jeżeli podczas importu ustawienia jednostek pozostaną automatyczne, ustawienie zmiennej JEDN w programie AutoCAD może zostać zastosowane podczas importu. Na przykład jeśli w opcjach skalowania podczas wstawiania wybrane są cale, warstwa tła w programie RFEM jest 25,4 razy większa.
Podczas importu zaleca się, aby jednostki długości szablonu DXF ustawić na np. mm.
Skala importu DXF
Próbuję zaimportować plik DXF. Plik można zaimportować do modelu, ale nie ma prawidłowej skali. W czym tkwi problem?
