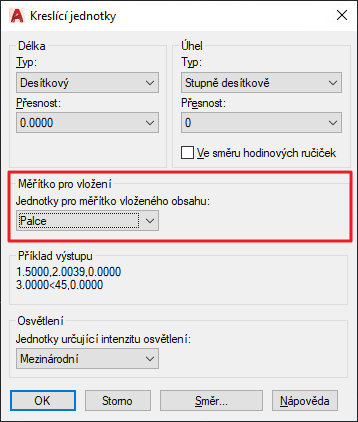

Pokud necháte při importu nastavení jednotek automatické, při importu se může projevit nastavení proměnné JEDNOTKY (UNITS) v AutoCADu. Například jsou nastavené palce v Měřítku pro vložení, hladina na pozadí v programu RFEM je 25,4x větší.
Při importu je doporučeno nastavit Délkové jednotky DXF šablony například na mm.
Funkce programu
Funkce programu
Funkce programu
![Rozpětí podle obr. 5.2 z [1]](/cs/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
Modální součinitel důležitosti (MRF) vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů výrazných MRF (např. > 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je naproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability --> Výsledky po prutech --> Vzpěrné délky a kritické síly.
Komponenta "Ořez plechu" slouží k ořezu plechů (např. přípojných plechů, desek na stojině atd.). K tomu máte k dispozici různé metody řezu.
Hlavní program
3D MKP program nové generace slouží ke statickým výpočtům prutů, ploch a těles.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení podle mezinárodních norem. Lze v něm navrhovat pruty, plochy a sloupy a také provést posouzení na protlačení a deformace.
Addon
Pomocí addonu Analýza fází výstavby (CSA) lze v programu RFEM zohlednit proces výstavby konstrukcí (prutových, plošných a objemových).
Addon
Addon Geotechnická analýza pro RFEM vytvoří na základě charakteristik zemních sond těleso pro analyzované podloží. Přesné stanovení základových poměrů výrazně ovlivňuje kvalitu statického výpočtu budov.
Addon
Addon Modální analýza umožňuje vypočítat vlastní čísla, vlastní frekvence a vlastní periody pro prutové, plošné a objemové modely.
Addon
Addon obsahuje rozsáhlou databázi akcelerogramů ze seizmických oblastí, které lze použít pro generování spektra odezvy.
Addon
V addonu Pushover analýza můžete analyzovat dopady zemětřesení na svou konkrétní budovu a posoudit tak, zda budova zemětřesení odolá.
Addon
Addon Model budovy pro RFEM umožňuje definovat a upravovat budovu pomocí podlaží. Podlaží lze přitom dodatečně všelijak upravovat. Informace o podlažích a také o celém modelu (těžiště) se zobrazí v tabulkách i graficky.
Addon
Addon Posouzení zdiva umožňuje posoudit zdivo metodou konečných prvků. Byl vyvinut v rámci výzkumného projektu DDMaS - Digitalizace návrhu zděných konstrukcí. Materiálový model simuluje nelineární chování kombinace cihel a malty s využitím makromodelování.
Addon
Addon Nelineární chování materiálu umožňuje zohlednit materiálové nelinearity v programu RFEM, například izotropní plasticitu, ortotropní plasticitu, izotropní poškození).
Addon
Addon Stabilita konstrukce slouží k posouzení stability konstrukcí. Stanoví součinitele kritického zatížení a příslušné stabilitní tvary.
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Addon Vícevrstvé plochy umožňuje uživateli zadávat vícevrstvé skladby ploch. Výpočet lze provést se zohledněním smykového spřažení nebo bez něj.
Addon
Dvoudílný addon Optimalizace & odhad nákladů/ Odhad emisí CO2 hledá vhodné parametry pro parametrické modely a bloky pomocí umělé inteligence (AI) optimalizace rojem částic (PSO) pro splnění běžných optimalizačních kritérií. Kromě toho tento addon odhaduje náklady modelu nebo emise CO2 zadáním jednotkových nákladů nebo emisí podle definice materiálu pro statický model.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Posouzení hliníkových konstrukcí umožňuje posouzení mezního stavu únosnosti a použitelnosti hliníkových prutů podle různých norem.
.png?mw=600&hash=49b6a289915d28aa461360f7308b092631b1446e)
Addon
Addon Ocelové přípoje pro RFEM vám umožňuje analyzovat ocelové přípoje pomocí MKP modelu. Vytvoření modelu probíhá zcela automaticky na pozadí a vy ho ovládáte jednoduchým a známým zadáváním komponent.
Hlavní program
Moderní 3D program pro statické výpočty je vhodný pro statické a dynamické výpočty prutových konstrukcí a pro posouzení betonu, oceli, dřeva a dalších materiálů.
Addon
Addon Stabilita konstrukce provádí posouzení stability konstrukcí.
Addon
Addon Vázané kroucení (7 stupňů volnosti) umožňuje při výpočtu prutů zohlednit deplanaci průřezu jako další stupeň volnosti.
Addon
Kromě toho tento addon odhaduje náklady modelu nebo emise CO2 zadáním jednotkových nákladů nebo emisí podle definice materiálu pro statický model.
Addon
Addon Analýza napětí-přetvoření provádí obecnou analýzu napětí výpočtem stávajících napětí a jejich porovnáním s mezními napětími.
Addon
Addon Posouzení železobetonových konstrukcí umožňuje různá posouzení prutů a sloupů podle mezinárodních norem.
Addon
Addon Posouzení ocelových konstrukcí provádí posouzení únosnosti a použitelnosti ocelových prutů podle různých norem.
Addon
Addon Posouzení dřevěných konstrukcí provádí posouzení únosnosti, použitelnosti a požární odolnosti dřevěných prutů podle různých norem.
Addon
Addon Posouzení hliníkových konstrukcí provádí posouzení mezního stavu únosnosti a použitelnosti hliníkových prutů podle různých norem.
Addon
Addon Časově závislá analýza (TDA) umožňuje zohlednit v programu RFEM časově závislé chování materiálu u prutů. Dlouhodobé účinky, jako je dotvarování, smršťování a stárnutí, mohou v konstrukci ovlivnit průběh vnitřních sil.
Addon
Addon Form-finding hledá optimální tvar prutů zatížených normálovými silami a plošných modelů zatížených na tah. Tvar je dán rovnováhou mezi normálovou silou v prutu resp. membránovým napětím a existujícími okrajovými podmínkami.
