Maßstab DXF-Import

Zurück

01
Variable von AutoCAD EINHEITEN - Maßstab zum Einfügen

Zurück

8. April 2022

005238

Robert Martinec

Import/Export & BIM

Ich versuche, eine DXF-Datei zu importieren. Die Datei kann in das Modell importiert werden, aber sie hat nicht den richtigen Maßstab. Wo liegt das Problem?

Antwort

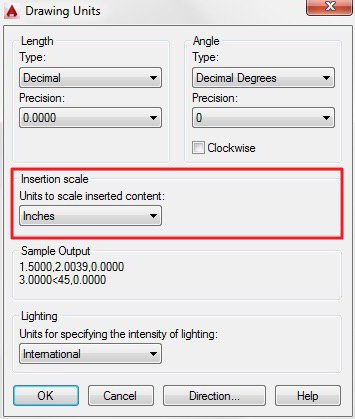

Wenn Sie beim Import der Datei die automatischen Einheiteneinstellungen beibehalten, kann es sein, dass beim Import die Einstellung der UNITS-Variablen in AutoCAD wirksam wird. Beispielsweise werden Zoll im "Einfügemaßstab" eingestellt; die Hintergrundfolie ist in RFEM 25,4 mal größer. Beim Import empfiehlt es sich, die Längeneinheiten der DXF-Vorlage z.B. auf mm zu setzen.
